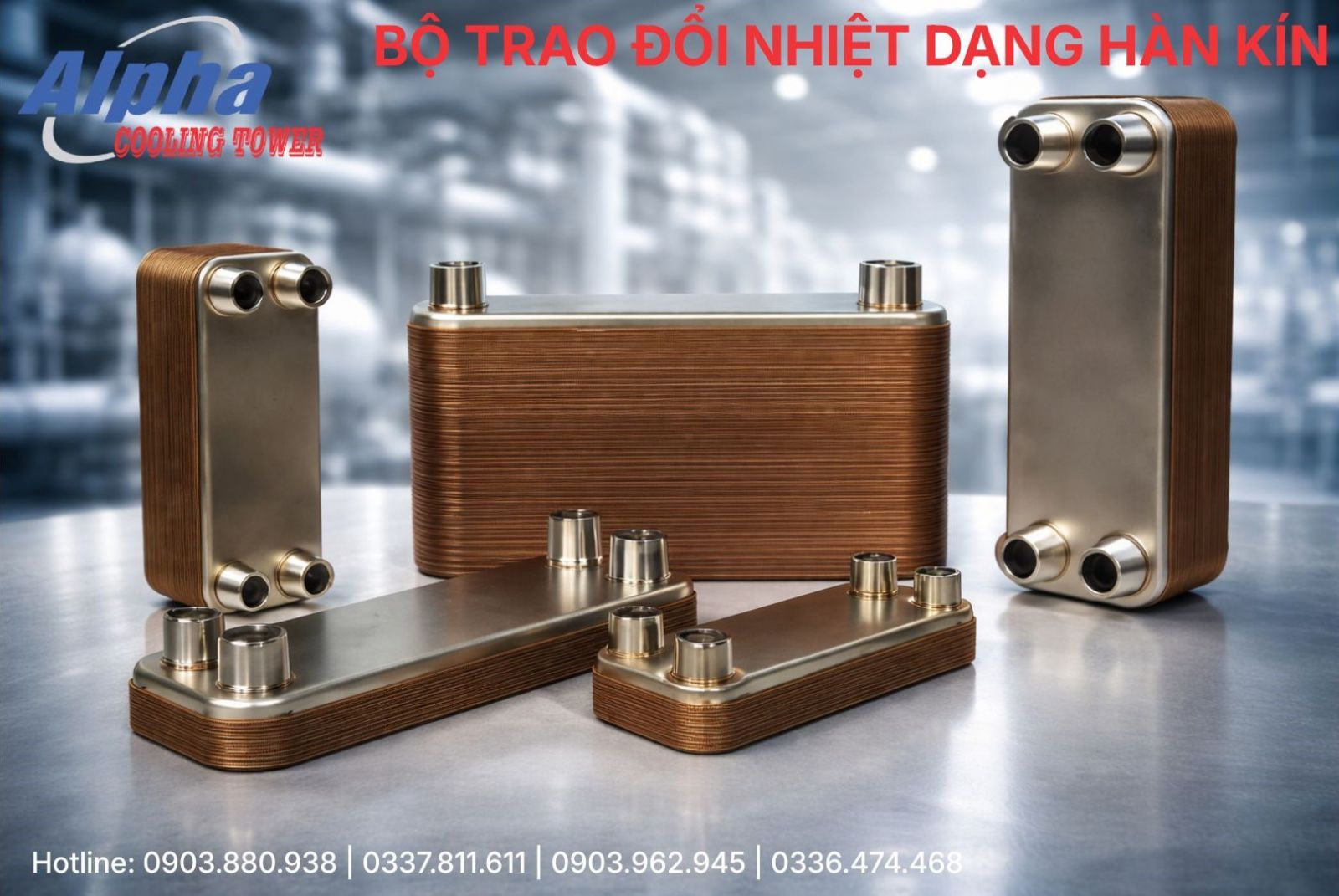

1.Thiết bị trao đổi nhiệt dạng hàn kín là gì?

Thiết bị trao đổi nhiệt dạng hàn kín (Brazed Plate Heat Exchanger – BPHE) là dòng thiết bị truyền nhiệt gián tiếp giữa hai môi chất nóng và lạnh thông qua hệ thống các tấm inox dập sóng được ghép chồng và hàn kín bằng đồng hoặc niken trong môi trường chân không. Nhờ kết cấu hàn kín hoàn toàn, hai lưu chất không tiếp xúc trực tiếp nhưng vẫn trao đổi nhiệt hiệu quả cao.

Đây là giải pháp được sử dụng phổ biến trong hệ thống chiller, HVAC, tháp giải nhiệt, heat pump, nước nóng trung tâm, công nghiệp thực phẩm, hóa chất và lạnh công nghiệp nhờ thiết kế nhỏ gọn, kín khít và vận hành ổn định.

​

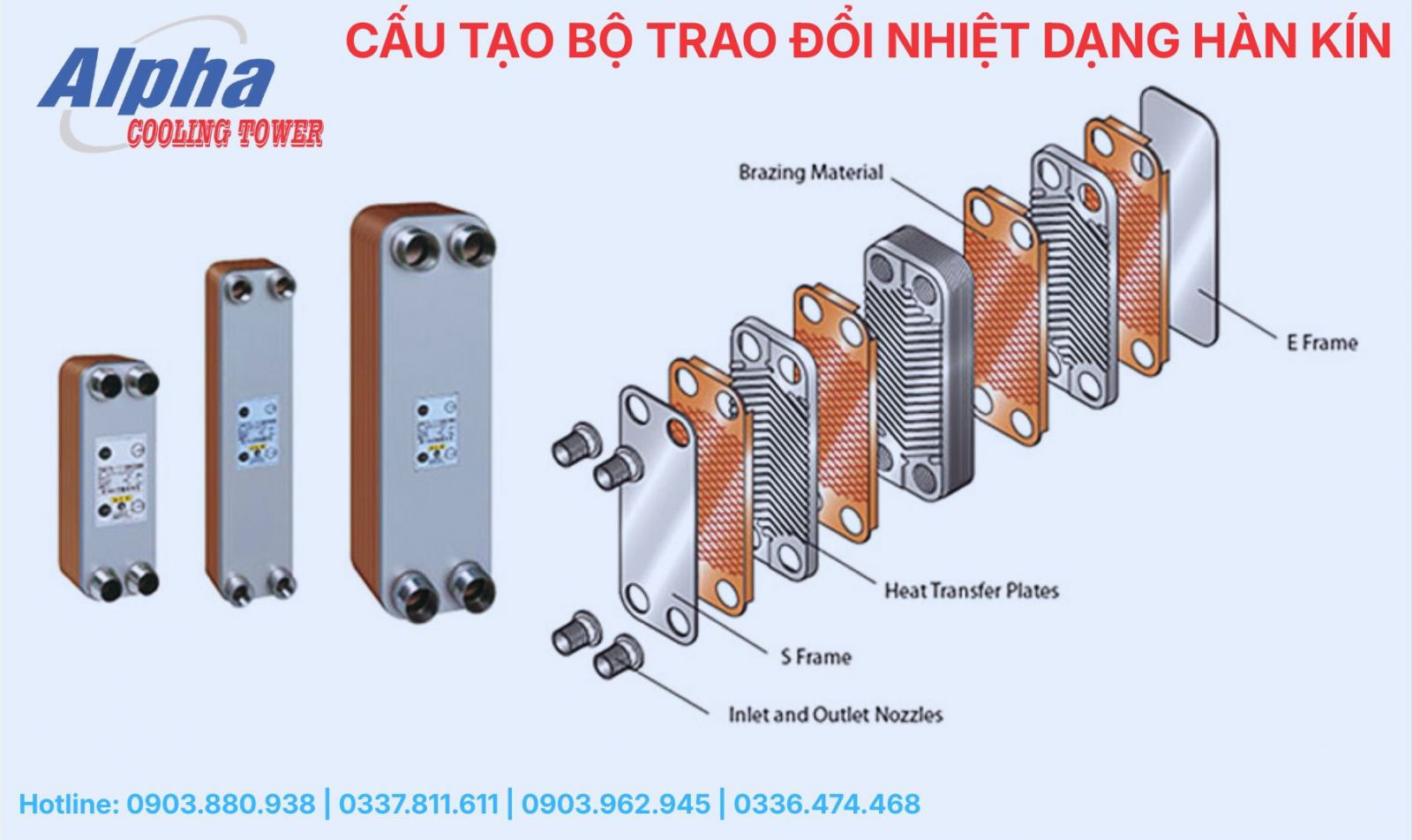

2.Cấu tạo của thiết bị trao đổi nhiệt dạng hàn kín

Một bộ trao đổi nhiệt dạng hàn kín tiêu chuẩn thường gồm các bộ phận chính:

2.1. Tấm truyền nhiệt inox dập sóng

Thường sử dụng inox 304 hoặc inox 316 chống ăn mòn.

Bề mặt dạng gân xương cá giúp tăng diện tích tiếp xúc nhiệt.

Tạo dòng chảy rối để tăng hệ số truyền nhiệt.

2.2. Vật liệu hàn kín

Phổ biến nhất là đồng (Copper Brazed).

Một số môi trường đặc biệt dùng niken (Nickel Brazed).

Tạo liên kết chắc chắn giữa các tấm, chống rò rỉ.

2.3. Cổng kết nối đầu vào – đầu ra

Gồm 4 đầu nối cho 2 môi chất nóng/lạnh.

Kiểu ren, hàn hoặc mặt bích tùy model.

2.4. Khung vỏ bảo vệ

Tăng độ cứng, chịu áp lực làm việc cao.

Hạn chế rung động trong quá trình vận hành.

3.Nguyên lý hoạt động của thiết bị trao đổi nhiệt dạng hàn kín

Nguyên lý hoạt động của thiết bị dựa trên cơ chế truyền nhiệt gián tiếp:

- Môi chất nóng đi vào một hệ kênh riêng.

- Môi chất lạnh đi vào hệ kênh xen kẽ.

- Nhiệt lượng truyền qua bề mặt tấm inox mỏng.

- Hai lưu chất không hòa trộn nhưng nhiệt độ được cân bằng nhanh chóng.

Nhờ thiết kế dạng tấm mỏng, bề mặt lớn và dòng chảy rối, thiết bị giúp:

- Tăng hiệu suất trao đổi nhiệt.

- Giảm thất thoát năng lượng.

- Tiết kiệm điện năng hệ thống.

4.Ưu điểm nổi bật của thiết bị trao đổi nhiệt dạng hàn kín

- Hiệu suất truyền nhiệt cao

Thiết kế tấm gân sóng giúp tăng diện tích tiếp xúc và tốc độ truyền nhiệt nhanh hơn nhiều so với thiết bị dạng ống truyền thống.

- Kích thước nhỏ gọn

Thiết bị có thiết kế compact, tiết kiệm diện tích lắp đặt, phù hợp phòng máy nhỏ.

- Kín tuyệt đối, hạn chế rò rỉ

Kết cấu hàn kín toàn bộ giúp thiết bị hoạt động ổn định, an toàn.

- Chịu áp lực và nhiệt độ tốt

Phù hợp với hệ thống nước nóng, hơi nóng, chiller và công nghiệp lạnh.

- Ít bảo trì

Không dùng gioăng nên giảm nguy cơ lão hóa, rò rỉ gioăng theo thời gian.

5.Nhược điểm cần lưu ý

- Không tháo rời để vệ sinh cơ học bên trong.

- Dễ tắc nghẽn nếu nguồn nước bẩn, nhiều cặn.

- Không phù hợp với môi chất có hạt rắn lớn.

- Khi hư hỏng nặng thường phải thay mới.

Vì vậy, hệ thống nên lắp thêm:

- Y lọc cặn đầu vào.

- Van xả khí.

- Thiết bị kiểm soát áp suất.

6.Ứng dụng thực tế của thiết bị trao đổi nhiệt dạng hàn kín

- Trong hệ thống chiller và HVAC

Giải nhiệt nước lạnh.

Trao đổi nhiệt AHU, FCU.

Tách mạch nước tuần hoàn.

- Trong tháp giải nhiệt

Tăng hiệu quả giải nhiệt tuần hoàn.

Bảo vệ thiết bị chính.

- Trong heat pump

Gia nhiệt nước nóng trung tâm.

Hệ thống nước nóng khách sạn, resort.

- Trong công nghiệp thực phẩm

Làm lạnh nhanh dung dịch.

Gia nhiệt gián tiếp an toàn.

- Trong ngành hóa chất

Làm mát dầu, hóa chất lỏng.

Ổn định nhiệt độ dây chuyền.

7.Kinh nghiệm chọn thiết bị trao đổi nhiệt dạng hàn kín phù hợp

Khi lựa chọn thiết bị, cần quan tâm:

- Công suất trao đổi nhiệt (kW).

- Lưu lượng nước hoặc môi chất.

- Nhiệt độ đầu vào/đầu ra.

- Áp suất làm việc.

- Tổn thất áp suất cho phép.

- Vật liệu phù hợp môi trường.

Lưu ý: Không nên chọn thiết bị chỉ theo kích thước mà cần tính đúng tải nhiệt để đảm bảo hiệu suất và tuổi thọ.

8.Cách bảo trì để tăng tuổi thọ thiết bị

- Vệ sinh định kỳ bằng hóa chất chuyên dụng.

- Xả cặn hệ thống theo chu kỳ.

- Kiểm tra chênh áp bất thường.

- Theo dõi nhiệt độ đầu vào/ra.

- Kiểm tra rò rỉ tại đầu nối.

Kết luận

Thiết bị trao đổi nhiệt dạng hàn kín là giải pháp tối ưu cho các hệ thống cần hiệu suất truyền nhiệt cao, thiết kế nhỏ gọn và vận hành bền bỉ. Nếu được lựa chọn đúng công suất, vật liệu và lắp đặt đúng kỹ thuật, thiết bị sẽ giúp tiết kiệm năng lượng, tăng hiệu quả vận hành và giảm chi phí lâu dài.

Để hệ thống hoạt động ổn định, doanh nghiệp nên lựa chọn đơn vị cung cấp uy tín, tư vấn đúng tải nhiệt và hỗ trợ kỹ thuật đầy đủ.
