Trong bài viết này, chúng ta sẽ đi sâu vào phân tích kỹ thuật và kinh nghiệm lựa chọn linh kiện chuẩn xác nhất.

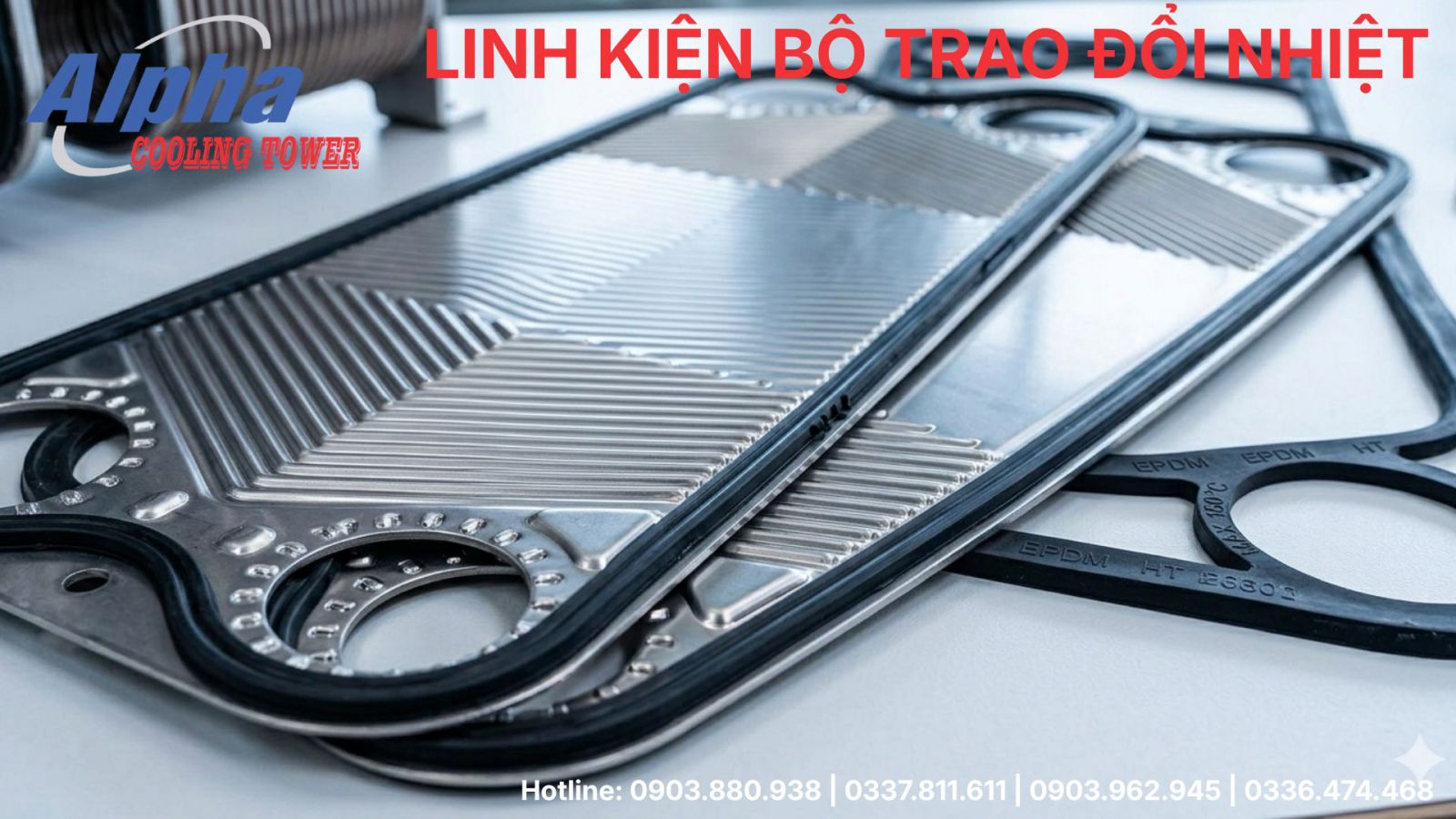

1. Tấm trao đổi nhiệt (Heat Exchanger Plates) – "Trái tim" của hệ thống

Tấm trao đổi nhiệt là bề mặt tiếp xúc trực tiếp giữa hai dòng lưu chất để thực hiện quá trình trao đổi nhiệt lượng.

1.1. Vật liệu phổ biến và ứng dụng

Tùy vào đặc tính hóa học của lưu chất, việc chọn vật liệu tấm là cực kỳ quan trọng:

Inox 304 (SS304): Dùng cho nước sạch, các ứng dụng dân dụng cơ bản.

Inox 316L (SS316L): Chống ăn mòn tốt hơn, dùng trong thực phẩm, dược phẩm và nước có hàm lượng clorua thấp.

Titanium: "Vua" chống ăn mòn, chuyên dùng cho nước biển, hóa chất mạnh hoặc các nhà máy nhiệt điện.

Hastelloy/Nickel: Dùng trong môi trường axit đặc hoặc nhiệt độ cực cao.

1.2. Thiết kế rãnh trên bề mặt tấm (Corrugation)

Các rãnh trên tấm (thường là dạng xương cá - Chevron) không chỉ tạo sự chắc chắn mà còn tạo ra dòng chảy xoáy, giúp tăng hệ số truyền nhiệt:

Góc rãnh lớn (High Theta): Độ sụt áp cao, hiệu suất truyền nhiệt rất cao.

Góc rãnh nhỏ (Low Theta): Độ sụt áp thấp, phù hợp với lưu chất có độ nhớt cao.

2. Ron bộ trao đổi nhiệt (Gasket) – "Lá chắn" ngăn rò rỉ

Nếu tấm là nơi trao đổi nhiệt thì ron (gasket) là linh kiện đảm bảo hệ thống kín khít, ngăn chặn sự pha trộn giữa hai dòng lưu chất.

2.1. Các loại vật liệu Ron phổ biến

Việc chọn sai vật liệu ron sẽ dẫn đến hiện tượng ron bị trương nở, giòn gãy gây rò rỉ:

NBR (Nitrile Rubber): Chịu dầu, nước, nhiệt độ lên đến 110°C. Thường dùng trong hệ thống thủy lực, dầu truyền nhiệt.

EPDM (Ethylene Propylene Diene Monomer): Chịu nước nóng, hơi nước, kiềm yếu. Nhiệt độ làm việc lên đến 150°C. Phổ biến nhất trong HVAC và thực phẩm.

Viton (FPM): Kháng hóa chất cực tốt, chịu được nhiệt độ cao lên tới 180°C.

2.2. Kiểu kết nối Ron với Tấm

Ron dán (Glue-on): Sử dụng keo chuyên dụng để cố định. Độ bền cao nhưng khó thay thế tại hiện trường.

Ron cài (Clip-on/Snap-on): Tiện lợi, thay thế cực nhanh không cần keo, đang là xu hướng chính hiện nay.

3. Bảng so sánh thông số linh kiện bộ trao đổi nhiệt

4. Tại sao cần thay thế linh kiện bộ trao đổi nhiệt định kỳ?

Sử dụng linh kiện bộ trao đổi nhiệt quá hạn hoặc hàng kém chất lượng sẽ dẫn đến:

Sụt giảm hiệu suất: Cặn bám trên tấm làm giảm khả năng trao đổi nhiệt, gây lãng phí điện năng/nhiên liệu.

Nhiễm chéo lưu chất: Ron hỏng khiến hai dòng chất lỏng trộn lẫn vào nhau, phá hỏng sản phẩm (đặc biệt trong thực phẩm, dược phẩm).

Hư hại khung máy: Rò rỉ hóa chất có thể ăn mòn khung ép và các thiết bị xung quanh.

5. Kinh nghiệm mua linh kiện chuẩn và thực tế

Đúng mã (Part Number): Mỗi hãng như Alfa Laval, Sondex, Kelvion, GEA, APV đều có kích thước tấm và ron riêng biệt. Cần kiểm tra kỹ Model trên Nameplate của máy.

Chứng chỉ CO/CQ: Đảm bảo nguồn gốc vật liệu inox và cao su để tránh hàng giả, hàng tái chế.

Kiểm tra độ dày tấm: Thông thường tấm có độ dày 0.5mm hoặc 0.6mm. Độ dày không đạt chuẩn sẽ khiến máy dễ bị biến dạng khi test áp lực.

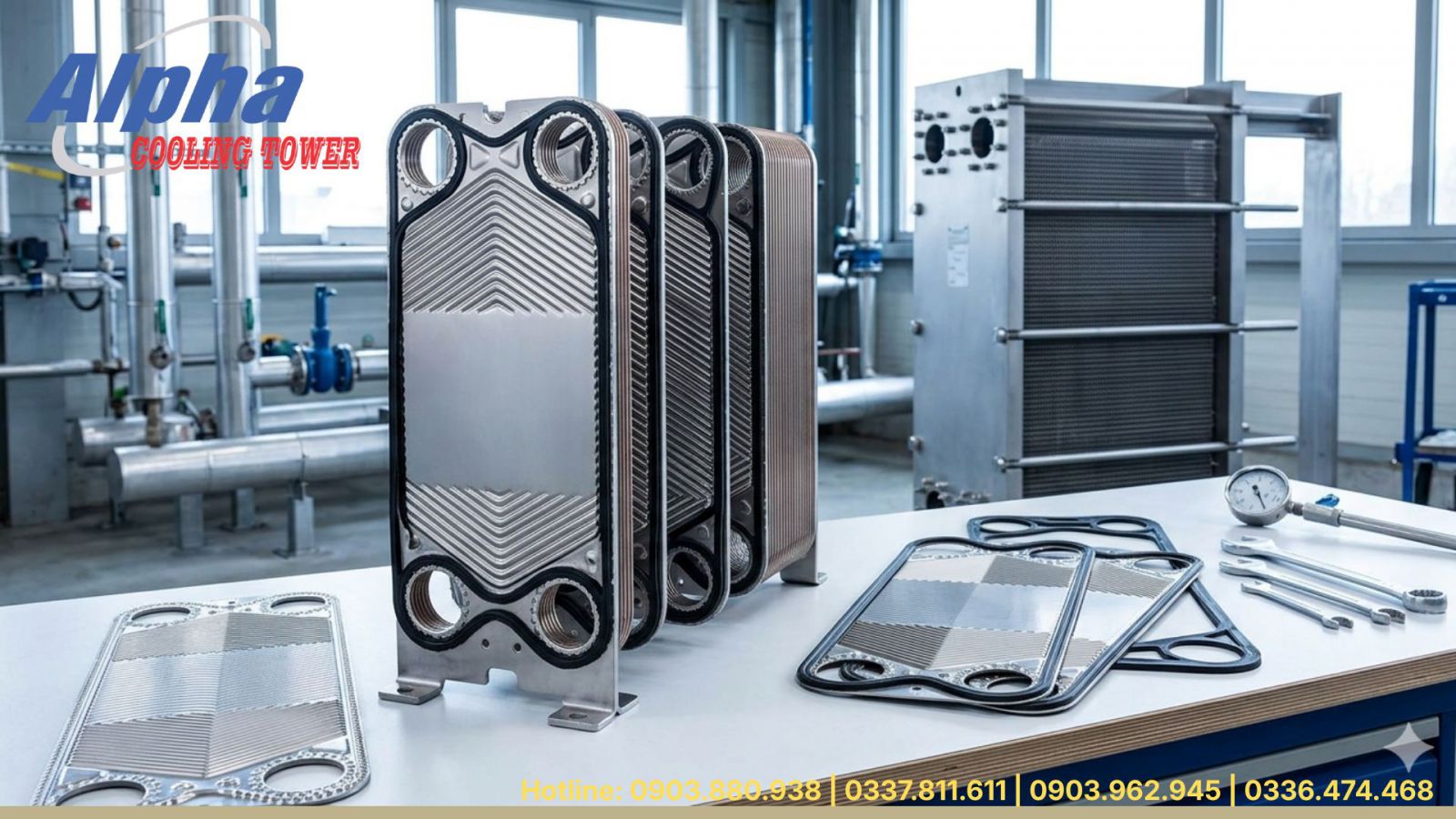

6. Quy trình thay thế linh kiện chuyên nghiệp

Vệ sinh tấm (CIP hoặc tháo rời): Dùng hóa chất tẩy cặn không ăn mòn inox.

Kiểm tra vết nứt: Dùng dung dịch thẩm thấu (Dye Penetrant) để tìm các lỗ thủng li ti trên tấm.

Lắp ron mới: Đảm bảo rãnh ron sạch sẽ, khô ráo.

Xiết khung theo kích thước A: Tuân thủ kích thước xiết tối thiểu và tối đa của nhà sản xuất để tránh dập ron.

Kết luận

Việc lựa chọn đúng linh kiện bộ trao đổi nhiệt (tấm và ron) là chìa khóa để duy trì sự ổn định cho nhà máy. Đừng ngần ngại đầu tư vào linh kiện chất lượng để bảo vệ hệ thống của bạn.
