Nhờ cấu tạo gồm nhiều tấm kim loại mỏng được ép chặt với nhau, thiết bị tạo ra diện tích truyền nhiệt rất lớn trong không gian nhỏ gọn, giúp nâng cao hiệu suất trao đổi nhiệt, giảm tiêu hao năng lượng và tối ưu chi phí vận hành.
Trong bài viết này, Công Ty TNHH Tháp Giải Nhiệt Công Nghiệp Alpha Việt Nam sẽ giúp bạn hiểu rõ nguyên lý hoạt động của thiết bị trao đổi nhiệt dạng tấm, từ cấu tạo, cơ chế truyền nhiệt đến các yếu tố ảnh hưởng đến hiệu suất làm việc.
1.Thiết Bị Trao Đổi Nhiệt Dạng Tấm Là Gì?
Thiết bị trao đổi nhiệt dạng tấm là bộ trao đổi nhiệt sử dụng nhiều tấm kim loại mỏng (thường bằng inox 304 hoặc inox 316) được ép chặt bằng khung và bu lông.
Giữa các tấm có gioăng làm kín hoặc được hàn kín tùy theo từng loại thiết bị.
Nhiệm vụ của thiết bị là truyền nhiệt từ môi chất nóng sang môi chất lạnh mà hai môi chất không tiếp xúc trực tiếp với nhau, giúp đảm bảo hiệu quả truyền nhiệt và tránh nhiễm chéo.

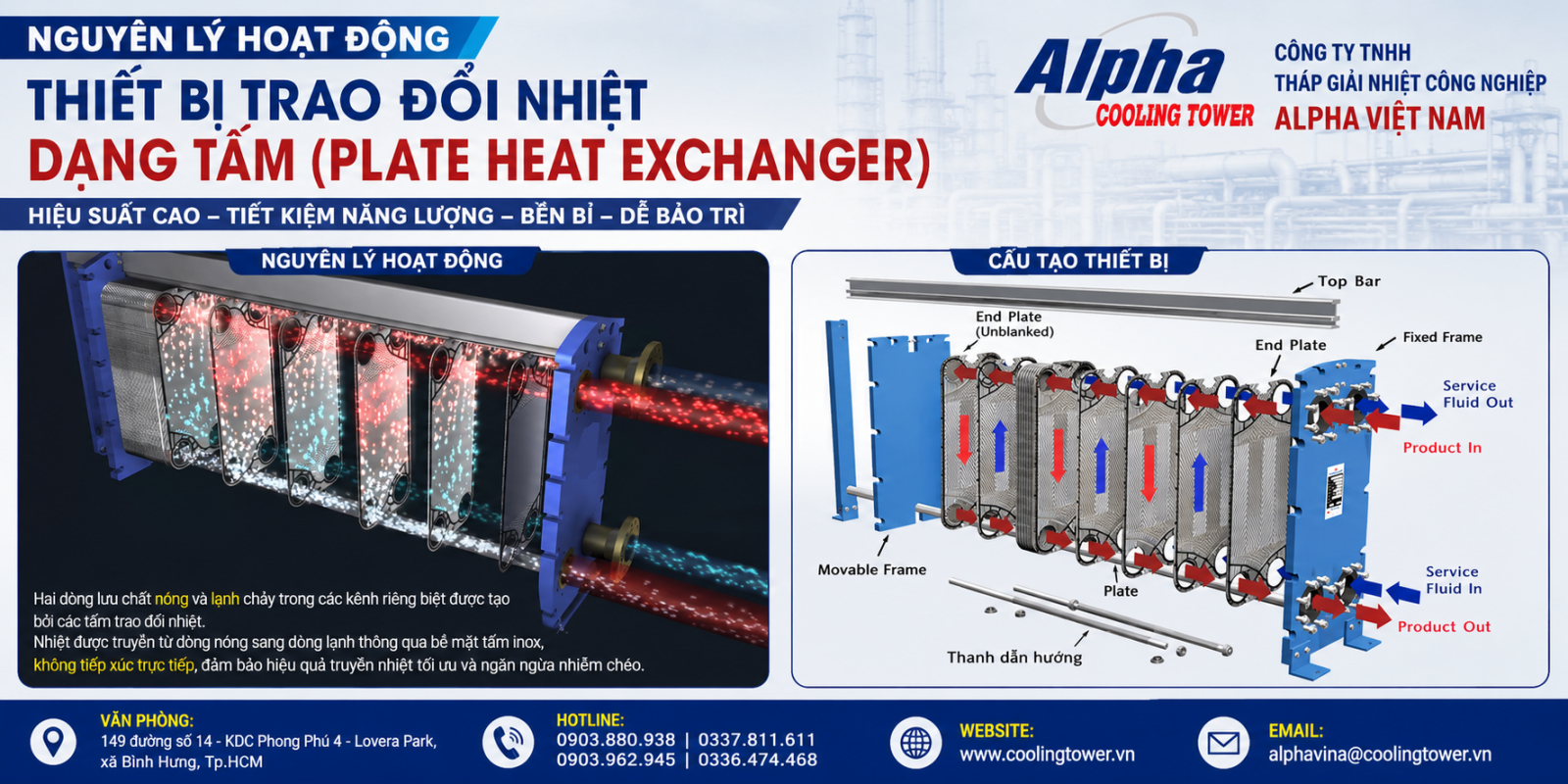

2.Nguyên Lý Hoạt Động Của Thiết Bị Trao Đổi Nhiệt Dạng Tấm
Nguyên lý hoạt động của thiết bị dựa trên quá trình truyền nhiệt qua bề mặt kim loại mỏng.
Hai lưu chất có nhiệt độ khác nhau sẽ chảy trong các kênh xen kẽ giữa các tấm trao đổi nhiệt:
- Môi chất nóng đi trong một kênh.
- Môi chất lạnh đi trong kênh liền kề.
- Hai dòng chất lỏng luôn được ngăn cách bởi một tấm inox mỏng.
- Nhiệt truyền từ môi chất nóng qua tấm inox sang môi chất lạnh.
- Không có sự hòa trộn giữa hai môi chất.
Quá trình này diễn ra liên tục trong toàn bộ cụm tấm, tạo nên hiệu suất truyền nhiệt rất cao.
3.Cơ Chế Truyền Nhiệt Diễn Ra Như Thế Nào?
Quá trình truyền nhiệt gồm ba bước chính:
3.1. Đối lưu từ môi chất nóng đến bề mặt tấm
Nhiệt từ chất lỏng nóng được truyền đến bề mặt tấm inox thông qua hiện tượng đối lưu.
3.2. Dẫn nhiệt qua tấm inox
Tấm inox có độ dày chỉ khoảng 0,4–0,8 mm nên khả năng dẫn nhiệt nhanh, giúp giảm tổn thất nhiệt.
3.3. Đối lưu từ tấm sang môi chất lạnh
Nhiệt tiếp tục truyền từ bề mặt tấm sang môi chất lạnh ở kênh kế bên.
Quá trình này diễn ra đồng thời trên tất cả các tấm trao đổi nhiệt, tạo nên hiệu quả truyền nhiệt vượt trội.
4.Tại Sao Thiết Bị Trao Đổi Nhiệt Dạng Tấm Có Hiệu Suất Cao?
Hiệu suất cao đến từ nhiều yếu tố kỹ thuật:
- Diện tích truyền nhiệt lớn nhờ nhiều tấm xếp chồng.
- Tấm inox mỏng giúp giảm điện trở nhiệt.
- Bề mặt tấm được dập gân (Chevron) tạo dòng chảy rối, tăng hệ số truyền nhiệt.
- Khoảng cách giữa các tấm nhỏ giúp nhiệt truyền nhanh.
Dòng chảy thường được thiết kế theo kiểu ngược chiều (Counter Flow), giúp duy trì chênh lệch nhiệt độ lớn dọc theo toàn bộ thiết bị.
Nhờ đó, thiết bị có thể đạt hiệu suất truyền nhiệt rất cao trong khi kích thước nhỏ gọn.
5.Dòng Chảy Ngược Chiều (Counter Flow)
Đây là phương pháp bố trí phổ biến và hiệu quả nhất.
Trong thiết kế này:
- Lưu chất nóng đi từ đầu A đến đầu B.
- Lưu chất lạnh đi từ đầu B đến đầu A.
Hai dòng chuyển động ngược chiều nhau giúp duy trì chênh lệch nhiệt độ ổn định trên toàn bộ chiều dài thiết bị, từ đó nâng cao hiệu quả trao đổi nhiệt.
6.Vai Trò Của Các Tấm Trao Đổi Nhiệt
Các tấm trao đổi nhiệt không chỉ truyền nhiệt mà còn:
- Tạo đường dẫn dòng chảy.
- Tăng mức độ rối của dòng lưu chất.
- Phân phối lưu lượng đồng đều.
- Giảm vùng chết trong thiết bị.
- Hạn chế đóng cặn nếu vận hành đúng thông số.
7.Vai Trò Của Gioăng (Gasket)
Ở dòng thiết bị dạng tấm có gioăng, gioăng có các chức năng:
- Làm kín giữa các tấm.
- Ngăn hai lưu chất trộn lẫn.
- Định hướng dòng chảy vào đúng kênh.
- Cho phép tháo lắp để vệ sinh và thay thế.
Việc lựa chọn vật liệu gioăng (EPDM, NBR, FKM/Viton...) cần phù hợp với nhiệt độ và môi chất làm việc để đảm bảo độ bền và khả năng làm kín.
8.Các Yếu Tố Ảnh Hưởng Đến Hiệu Suất Trao Đổi Nhiệt
Hiệu suất của thiết bị phụ thuộc vào:
- Chênh lệch nhiệt độ giữa hai môi chất.
- Lưu lượng dòng chảy.
- Diện tích truyền nhiệt.
- Số lượng tấm trao đổi nhiệt.
- Kiểu dập gân của tấm.
- Độ sạch của bề mặt tấm.
- Chất lượng nước hoặc lưu chất.
- Mức độ đóng cặn và ăn mòn.
Việc vận hành đúng thông số và bảo trì định kỳ sẽ giúp thiết bị duy trì hiệu suất cao trong thời gian dài.

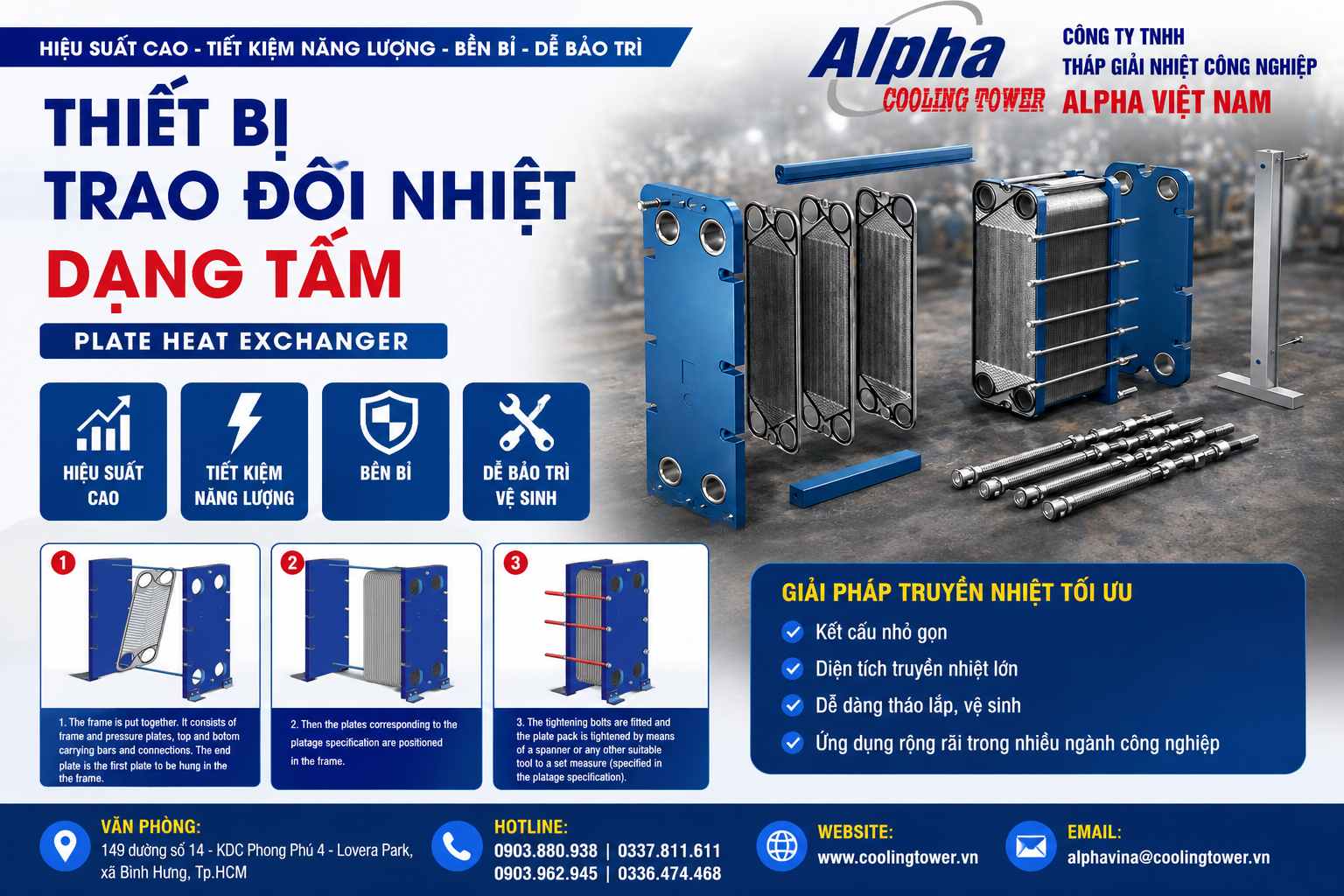

9.Ưu Điểm Của Thiết Bị Trao Đổi Nhiệt Dạng Tấm
- Hiệu suất truyền nhiệt cao.
- Kích thước nhỏ gọn.
- Tiết kiệm diện tích lắp đặt.
- Tiết kiệm năng lượng.
- Dễ tháo lắp để vệ sinh.
- Dễ mở rộng công suất bằng cách bổ sung tấm (đối với loại có gioăng).
- Chi phí bảo trì hợp lý.
- Thời gian đáp ứng nhiệt nhanh.
.png)
10.Ứng Dụng Trong Công Nghiệp
Thiết bị trao đổi nhiệt dạng tấm được ứng dụng rộng rãi trong:
- Hệ thống chiller giải nhiệt nước.
- Hệ thống tháp giải nhiệt.
- Hệ thống HVAC.
- Nhà máy thực phẩm và đồ uống.
- Nhà máy bia, sữa.
- Ngành dược phẩm.
- Nhà máy hóa chất.
- Nhà máy nhựa.
- Dệt nhuộm.
- Giấy và bột giấy.
- Điện lực.
- Dầu khí.
- Hệ thống thu hồi nhiệt.
11.Lưu Ý Khi Vận Hành
Để thiết bị hoạt động ổn định:
- Khởi động và dừng thiết bị theo đúng quy trình.
- Tránh thay đổi lưu lượng hoặc áp suất đột ngột.
- Kiểm soát chất lượng nước để hạn chế cáu cặn.
- Vệ sinh định kỳ bằng phương pháp cơ học hoặc CIP khi cần.
- Kiểm tra gioăng và bu lông ép theo khuyến cáo của nhà sản xuất.
- Theo dõi chênh áp và nhiệt độ để phát hiện sớm dấu hiệu bất thường.
12.Câu Hỏi Thường Gặp (FAQ)
Thiết bị trao đổi nhiệt dạng tấm có làm hai môi chất trộn lẫn không?
Không. Hai lưu chất được ngăn cách hoàn toàn bởi tấm inox và hệ thống gioăng hoặc mối hàn, nên không tiếp xúc trực tiếp với nhau khi thiết bị hoạt động bình thường.
Vì sao thiết bị dạng tấm truyền nhiệt tốt hơn nhiều ứng dụng dùng ống chùm?
Do diện tích truyền nhiệt lớn trên cùng một thể tích, tấm inox mỏng và dòng chảy rối giúp tăng hệ số truyền nhiệt.
Có thể tăng công suất của thiết bị không?
Đối với thiết bị dạng tấm có gioăng, có thể tăng công suất bằng cách bổ sung thêm số lượng tấm nếu khung thiết bị cho phép và vẫn đáp ứng giới hạn thiết kế.
Bao lâu nên vệ sinh thiết bị?
Tần suất vệ sinh phụ thuộc vào chất lượng lưu chất, điều kiện vận hành và mức độ đóng cặn. Doanh nghiệp nên theo dõi hiệu suất và chênh áp để lập kế hoạch bảo trì phù hợp.
13.Kết Luận
Hiểu rõ nguyên lý hoạt động của thiết bị trao đổi nhiệt dạng tấm giúp doanh nghiệp lựa chọn đúng thiết bị, vận hành hiệu quả và kéo dài tuổi thọ hệ thống. Với cơ chế truyền nhiệt qua các tấm inox mỏng, thiết kế dòng chảy ngược chiều và diện tích trao đổi nhiệt lớn, Plate Heat Exchanger mang lại hiệu suất cao, tiết kiệm năng lượng và phù hợp với nhiều lĩnh vực công nghiệp.
Công Ty TNHH Tháp Giải Nhiệt Công Nghiệp Alpha Việt Nam chuyên tư vấn, cung cấp và hỗ trợ kỹ thuật các giải pháp trao đổi nhiệt công nghiệp, đáp ứng yêu cầu về hiệu suất, độ bền và chi phí vận hành tối ưu. Đội ngũ kỹ thuật sẵn sàng hỗ trợ khách hàng lựa chọn thiết bị phù hợp với lưu lượng, nhiệt độ, áp suất và môi chất của từng ứng dụng.
