1.Cấu Tạo Thiết Bị Trao Đổi Nhiệt Dạng Hàn Kín BPHE

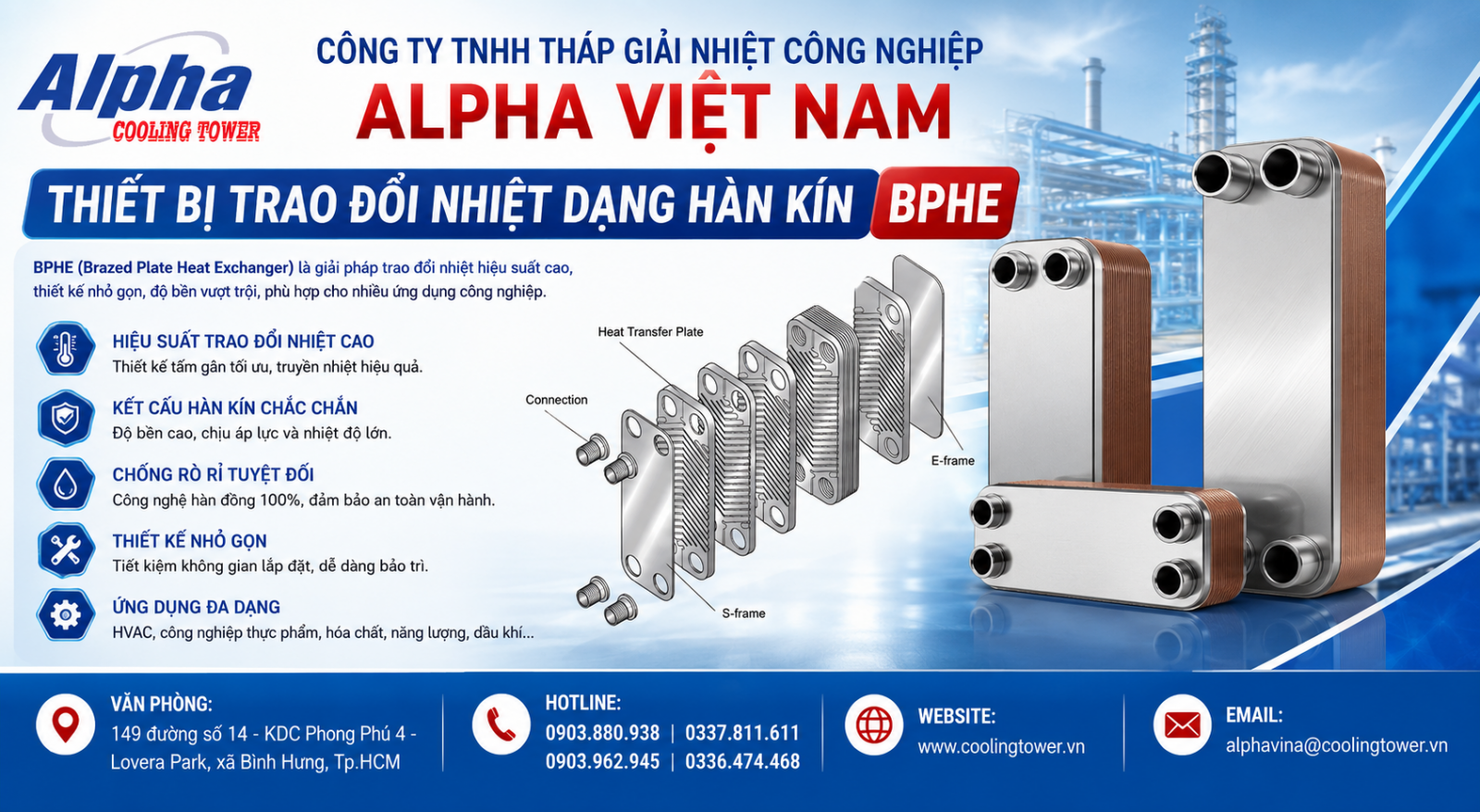

Trong các hệ thống Chiller, Heat Pump, HVAC, lạnh công nghiệp, thực phẩm, hóa chất và năng lượng, Brazed Plate Heat Exchanger (BPHE) là thiết bị trao đổi nhiệt có hiệu suất cao nhờ kết cấu nhỏ gọn và hệ số truyền nhiệt lớn. Thiết bị được chế tạo từ nhiều tấm thép không gỉ dập gân sóng, hàn kín trong lò chân không bằng đồng hoặc niken để tạo thành các kênh lưu chất xen kẽ, giúp truyền nhiệt hiệu quả mà không làm hai môi chất tiếp xúc trực tiếp.

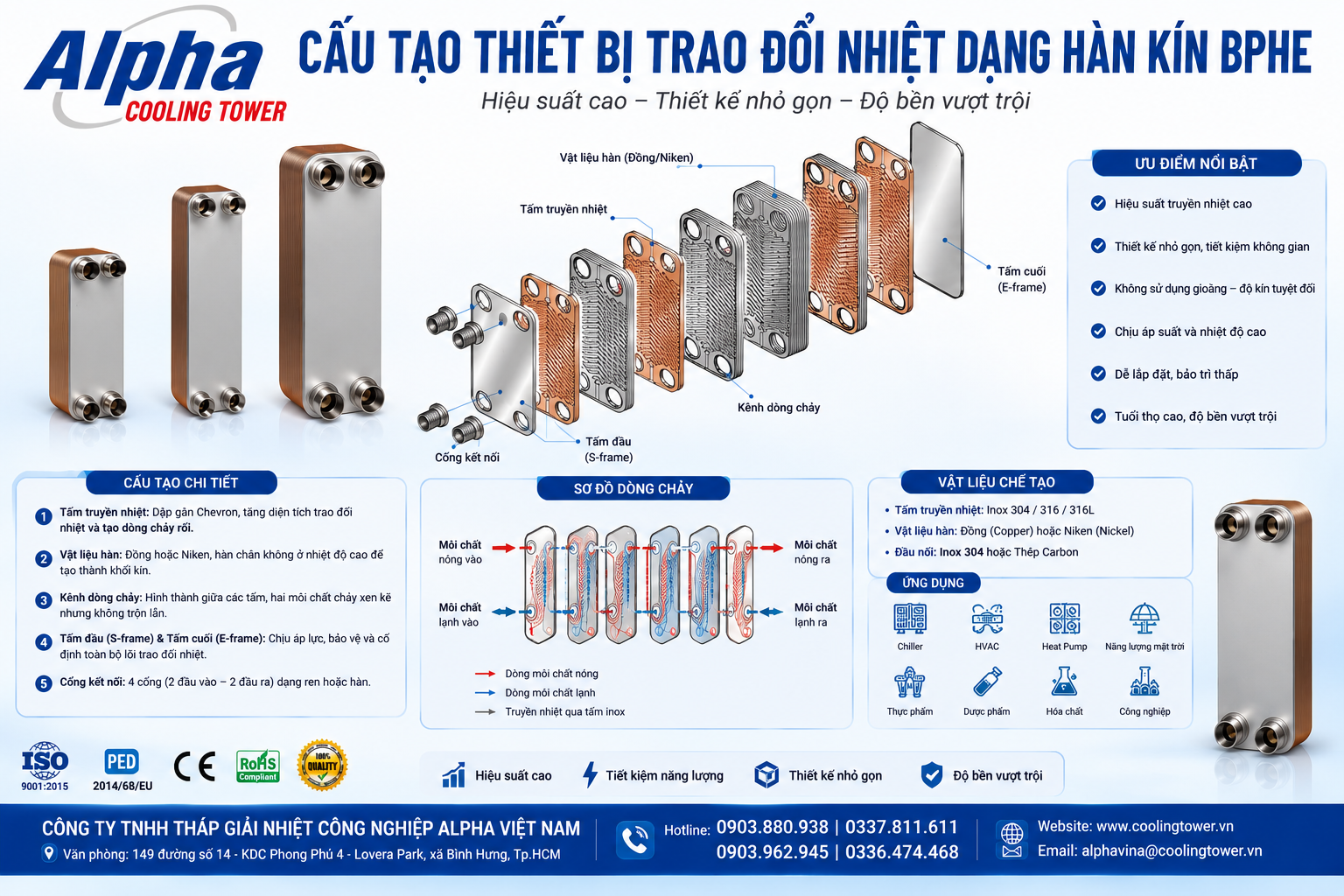

1.1 Tấm truyền nhiệt (Heat Transfer Plates)
Đây là bộ phận quan trọng nhất của BPHE, thường được chế tạo từ Inox AISI 304, AISI 316 hoặc AISI 316L, có độ dày khoảng 0,3–0,5 mm. Bề mặt tấm được dập gân dạng Chevron (xương cá) nhằm:
- Tăng diện tích trao đổi nhiệt.
- Tạo dòng chảy rối (Turbulent Flow) để nâng cao hệ số truyền nhiệt.
- Giảm hiện tượng đóng cặn.
- Tăng độ cứng cơ học, giúp thiết bị chịu áp suất cao.
1.2 Vật liệu hàn (Brazing Material)
Sau khi xếp chồng các tấm inox, toàn bộ lõi thiết bị được đưa vào lò hàn chân không ở nhiệt độ khoảng 1.050–1.150°C. Vật liệu hàn nóng chảy sẽ liên kết các điểm tiếp xúc giữa các tấm, tạo thành một khối kín hoàn toàn.
Hai loại vật liệu hàn phổ biến:
- Copper Brazed (Hàn đồng): Hiệu suất truyền nhiệt cao, chi phí hợp lý, thích hợp cho nước, glycol và hầu hết hệ thống HVAC.
- Nickel Brazed (Hàn niken): Chống ăn mòn tốt hơn, phù hợp với nước khử khoáng, môi trường có hàm lượng amoniac hoặc yêu cầu chống ăn mòn cao.
1.3 Kênh lưu chất (Flow Channels)
Các tấm inox tạo nên các kênh lưu chất xen kẽ:
- Kênh môi chất nóng.
- Kênh môi chất lạnh.
Hai lưu chất chảy ngược chiều (Counter Flow) hoặc cùng chiều tùy thiết kế, nhưng luôn được ngăn cách bởi thành inox. Nhiệt truyền qua thành kim loại bằng dẫn nhiệt, kết hợp với đối lưu cưỡng bức ở hai phía, giúp đạt hiệu suất trao đổi nhiệt cao.
1.4 Tấm đầu và tấm cuối (Front & Rear Plate)
Hai đầu của BPHE sử dụng các tấm inox dày hơn nhằm:
- Chịu áp lực làm việc.
- Bảo vệ lõi truyền nhiệt.
- Giữ ổn định kết cấu trong quá trình vận hành.
1.5 Cổng kết nối (Connection Ports)
Thiết bị thường có 04 cổng kết nối, gồm:
- Đầu vào môi chất nóng.
- Đầu ra môi chất nóng.
- Đầu vào môi chất lạnh.
- Đầu ra môi chất lạnh.
Các dạng kết nối phổ biến gồm ren BSP/NPT, hàn hoặc mặt bích, tùy theo công suất và yêu cầu của hệ thống.
1.6 Kết cấu gân Chevron
Gân Chevron là yếu tố quyết định hiệu suất của BPHE. Góc dập gân được thiết kế để:
- Tăng mức độ nhiễu động dòng chảy.
- Giảm chiều dày lớp màng nhiệt.
- Tăng hệ số truyền nhiệt.
- Hạn chế đóng cặn trên bề mặt tấm.
Nhờ đó, BPHE có thể đạt hiệu suất truyền nhiệt cao hơn nhiều so với thiết bị trao đổi nhiệt dạng ống chùm trong cùng điều kiện vận hành.

2.Vật liệu chế tạo

Một thiết bị BPHE tiêu chuẩn thường sử dụng:
- Tấm truyền nhiệt: Inox AISI 304, AISI 316 hoặc AISI 316L.
- Vật liệu hàn: Đồng (Copper) hoặc Niken (Nickel).
- Đầu nối: Inox hoặc thép carbon tùy ứng dụng.
Việc lựa chọn vật liệu phụ thuộc vào loại lưu chất, nhiệt độ, áp suất làm việc và yêu cầu chống ăn mòn.

3.Ưu điểm của cấu tạo BPHE

Nhờ cấu tạo hàn kín hoàn toàn, BPHE mang lại nhiều lợi ích:
- Hiệu suất truyền nhiệt rất cao.
- Thiết kế nhỏ gọn, tiết kiệm diện tích lắp đặt.
- Không sử dụng gioăng nên không có nguy cơ lão hóa hoặc rò rỉ do gioăng.
- Chịu áp suất và nhiệt độ làm việc cao (tùy model và nhà sản xuất).
- Khối lượng nhẹ, dễ lắp đặt.
- Chi phí bảo trì thấp.

4.Ứng dụng

BPHE được sử dụng rộng rãi trong: Hệ thống Chiller, Heat Pump, HVAC, Điều hòa trung tâm, Máy nén khí, Hệ thống nước nóng, Công nghiệp thực phẩm và đồ uống, Dược phẩm, Hóa chất, Dầu thủy lực, Thu hồi nhiệt, Hệ thống làm lạnh công nghiệp,…
5.Lưu ý khi lựa chọn BPHE
Để lựa chọn đúng thiết bị, cần xác định:
- Công suất truyền nhiệt (kW hoặc kcal/h).
- Lưu lượng của từng lưu chất.
- Nhiệt độ đầu vào và đầu ra.
- Áp suất làm việc và tổn thất áp suất cho phép.
- Loại môi chất (nước, glycol, dầu, môi chất lạnh...).
- Vật liệu hàn (đồng hoặc niken) phù hợp với điều kiện vận hành.
Việc tính toán chính xác các thông số này giúp thiết bị đạt hiệu suất tối ưu, kéo dài tuổi thọ và giảm chi phí vận hành.
