Theo tài liệu kỹ thuật Brentwood, hệ thống film fill bao gồm nhiều thiết kế như Cross-Fluted Fill, Offset-Fluted Fill, Vertical-Fluted Fill và Herringbone Fill. Mỗi thiết kế có đặc điểm về phân phối nước, hiệu suất nhiệt, khả năng chống fouling và tổn thất áp suất khác nhau.
Công ty TNHH Tháp Giải Nhiệt Công Nghiệp Alpha Việt Nam cung cấp và tư vấn giải pháp tấm tản nhiệt tháp giải nhiệt Brentwood cho nhu cầu thay thế, bảo trì và cải tạo hệ thống cooling tower.
1.Tấm tản nhiệt Brentwood là gì?
- Tấm tản nhiệt tháp giải nhiệt, thường được gọi là Cooling Tower Fill hoặc Film Fill, là bộ phận nằm bên trong tháp giải nhiệt.
- Nhiệm vụ chính của film fill là tạo ra một hệ thống bề mặt và đường dẫn để nước được phân phối, trải rộng và tiếp xúc với dòng không khí.
- Quá trình này làm tăng điều kiện thuận lợi cho truyền nhiệt và bay hơi nước, từ đó hỗ trợ giảm nhiệt độ nước tuần hoàn trước khi nước quay trở lại hệ thống sử dụng.
- Brentwood phát triển các loại film fill với nhiều cấu trúc flute khác nhau. Tài liệu sản phẩm cho biết các lựa chọn có thể thay đổi theo khoảng cách tấm, thiết kế flute, chiều dày tấm và thành phần vật liệu nhựa.
2.Vì sao tấm tản nhiệt có vai trò quan trọng trong tháp giải nhiệt?
Hiệu quả của tháp giải nhiệt không chỉ phụ thuộc vào quạt, motor, bơm hoặc lưu lượng nước.
Film fill là một trong những bộ phận trực tiếp tham gia vào quá trình trao đổi nhiệt.
Khi nước nóng được đưa vào tháp, hệ thống phân phối nước đưa nước xuống vùng fill. Tại đây, cấu trúc của tấm tản nhiệt tạo ra nhiều đường đi và bề mặt tiếp xúc giữa nước và không khí.
Một thiết kế film fill phù hợp có thể hỗ trợ:
- Phân phối nước tốt hơn.
- Tăng diện tích tiếp xúc nước – không khí.
- Tăng khả năng truyền nhiệt.
- Hỗ trợ giảm tổn thất áp suất.
- Duy trì hiệu suất của tháp trong điều kiện nước phù hợp.
- Hạn chế nguy cơ fouling đối với những dòng fill được thiết kế chuyên dụng.
Brentwood phân loại film fill theo mục tiêu hiệu suất nhiệt và khả năng chống fouling, vì vậy không nên xem tất cả các loại tấm tản nhiệt là tương đương nhau.
3.Các dòng tấm tản nhiệt Brentwood
Một ưu điểm của hệ thống Brentwood là có nhiều dòng film fill để lựa chọn theo cấu hình tháp và điều kiện vận hành.
3.1. Tấm tản nhiệt Brentwood CF1900
CF1900 thuộc nhóm Cross-Fluted Film Fill.
Đây là dòng film fill có thiết kế cross-fluted nhằm tăng khả năng phân phối nước và hỗ trợ truyền nhiệt.
Theo tài liệu kỹ thuật, CF1900 có:
- Diện tích bề mặt: 157,5 m²/m³.
- Khoảng cách tấm: 19 mm.
- Góc flute: 31° theo tài liệu hiện hành của Brentwood.
- Có nhiều lựa chọn kích thước pack.
- Vật liệu PVC có các lựa chọn độ dày khác nhau.
CF1900 được sử dụng cho các ứng dụng tháp counterflow và có thể được sử dụng trong một số cấu hình crossflow. Tài liệu cung cấp cũng nêu các ngành ứng dụng như Power, Refining, Chemical, Steel và Food Processing khi chất lượng nước phù hợp.

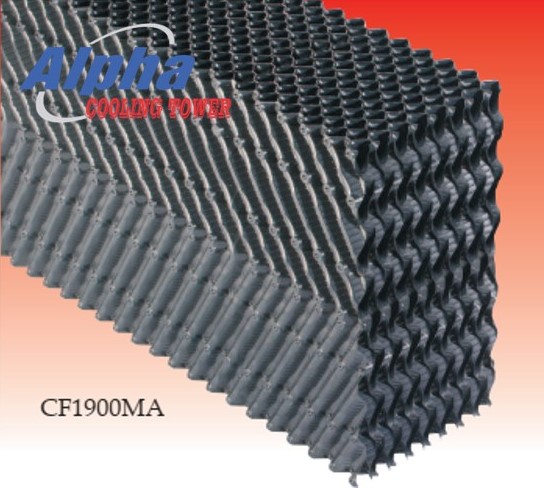

3.2. CF1900MA – Tấm tản nhiệt sử dụng công nghệ Mechanical Assembly
CF1900MA là phiên bản sử dụng công nghệ Mechanical Assembly – MA.
Công nghệ này sử dụng các tab liên kết được tạo hình trên từng tấm để ghép các sheet thành pack thay vì phụ thuộc vào keo hoặc chất kết dính.
Theo tài liệu Brentwood, các tab đực và cái trên những tấm liền kề được ghép và khóa cơ học để tạo thành liên kết bền vững.
Một số lợi ích được Brentwood công bố gồm:
- Không sử dụng keo.
- Có thể lắp ráp tại công trường.
- Giảm chi phí liên quan đến keo.
- Giảm chi phí nhân công lắp ráp.
- Dễ vận chuyển hơn khi vận chuyển tấm phẳng.
- Có thể lắp đặt ngay sau khi hoàn thành quá trình lắp ráp.

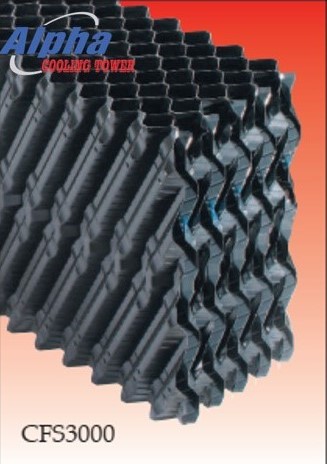

3.3. Tấm tản nhiệt CFS3000 Brentwood
CFS3000 cũng thuộc nhóm Cross-Fluted Fill.
Điểm đáng chú ý của CFS3000 là hệ thống kênh lớn hơn so với CF1900.
Thiết kế này hướng đến việc giảm khả năng fouling trong những điều kiện chất lượng nước thấp hơn.
Theo tài liệu:
- Diện tích bề mặt khoảng 102 m²/m³.
- Khoảng cách tấm 30,5 mm.
- Góc flute 30°.
- Có nhiều kích thước pack phục vụ các cấu hình khác nhau.
Do đó, CFS3000 không nên được lựa chọn chỉ vì kích thước tương thích. Việc thay thế cần xem xét đồng thời lưu lượng nước, chất lượng nước, yêu cầu nhiệt và cấu hình khoang fill.

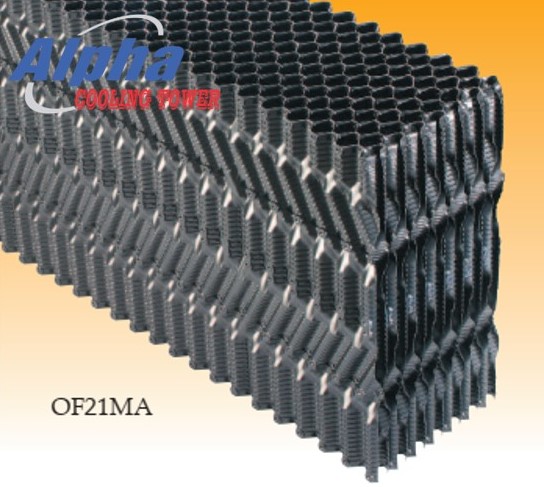

3.4. Tấm tản nhiệt OF21MA Brentwood
OF21MA – Offset Vertical Fill là một trong những dòng film fill đáng chú ý của Brentwood.
Thiết kế OF21MA kết hợp đặc tính của vertical flow với khả năng phân phối nước của cross-fluted design.
Mục tiêu của thiết kế này là tạo sự cân bằng giữa:
Hiệu suất truyền nhiệt + khả năng chống fouling + tổn thất áp suất phù hợp.
Theo tài liệu Brentwood, OF21MA có hiệu suất nhiệt cao và khả năng fouling thấp hơn so với một số thiết kế cross-fluted. Sản phẩm được ứng dụng trong các tháp counterflow cho các ngành như Power, Refining, Chemical, Steel và Food Processing khi chất lượng nước ở mức trung bình.
Thông số kỹ thuật trong tài liệu:
- Diện tích bề mặt: khoảng 147,8 m²/m³.
- Khoảng cách tấm: 20,8 mm.
- Thiết kế flute kết hợp đặc tính offset/vertical.
- Có các kích thước pack khác nhau.
OF21MA đặc biệt đáng quan tâm khi hệ thống cần cân bằng giữa hiệu suất và khả năng hạn chế fouling.

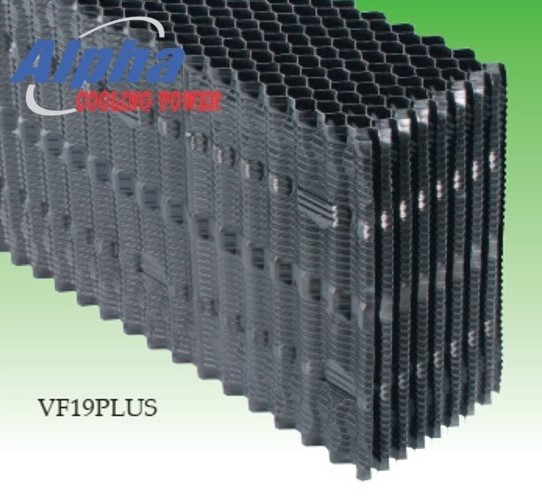

3.5. VF19PLUS – Tấm tản nhiệt Vertical-Fluted
VF19PLUS thuộc nhóm Vertical-Fluted Film Fill.
Thiết kế vertical flow tạo các kênh dòng chảy theo phương thẳng đứng với các khoảng mở tương đối lớn.
Mục đích của thiết kế này là tạo vận tốc nước cao hơn, từ đó tạo môi trường có khả năng chống fouling tốt hơn trong những điều kiện chất lượng nước không thuận lợi.
Tài liệu Brentwood xác định VF19PLUS dành cho các tháp counterflow trong điều kiện chất lượng nước kém và các ứng dụng như:
- Nhà máy điện.
- Lọc dầu.
- Hóa chất.
- Khai khoáng.
- Chế biến thực phẩm.
Theo thông số kỹ thuật Brentwood:
- Diện tích bề mặt: 154 m²/m³.
- Khoảng cách tấm: 19 mm.
- Góc flute: 0°.
- Kích thước pack tiêu chuẩn có nhiều lựa chọn.
3.6. VF3800 – Tấm tản nhiệt cho điều kiện fouling cao
VF3800 cũng thuộc nhóm Vertical-Fluted Film Fill.
So với VF19PLUS, VF3800 sử dụng kênh flute lớn hơn, với khoảng cách khoảng 38 mm.
Thiết kế này nhằm tạo đường nước lớn hơn và hỗ trợ vận tốc dòng chảy cao trong những điều kiện có nguy cơ fouling cao.
Tài liệu Brentwood ghi nhận VF3800 có diện tích bề mặt khoảng 131 m²/m³, khoảng cách tấm 38 mm và góc flute 0°.
Đây là ví dụ rõ ràng cho việc diện tích bề mặt cao hơn không phải lúc nào cũng là tiêu chí duy nhất để lựa chọn fill.
Trong môi trường nước nhiều chất rắn hoặc có nguy cơ cáu cặn, khả năng duy trì dòng chảy và hạn chế fouling cũng rất quan trọng.

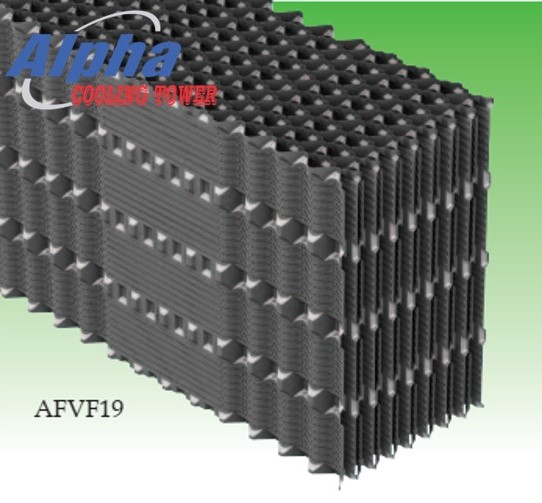

3.7. AFVF19 và AFVF19MA
Brentwood cũng cung cấp AFVF19 và AFVF19MA.
AFVF19 được phát triển cho các tháp counterflow sử dụng nước mặt làm nguồn nước bổ sung và các ứng dụng công nghiệp, tiện ích.
Thiết kế có:
- Kênh vertical flow.
- Khoảng cách khoảng 19,4 mm đối với AFVF19.
- Microstructure hỗ trợ phân phối nước và thermal mixing.
- Có phiên bản PVC cứng và HPVC chịu nhiệt cao.

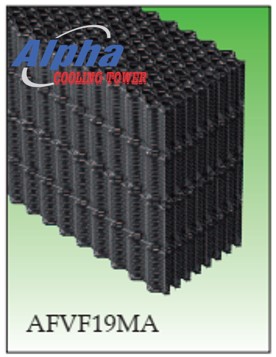

AFVF19MA sử dụng thêm công nghệ Mechanical Assembly và có khả năng đáp ứng các chiều dài không tiêu chuẩn linh hoạt hơn.

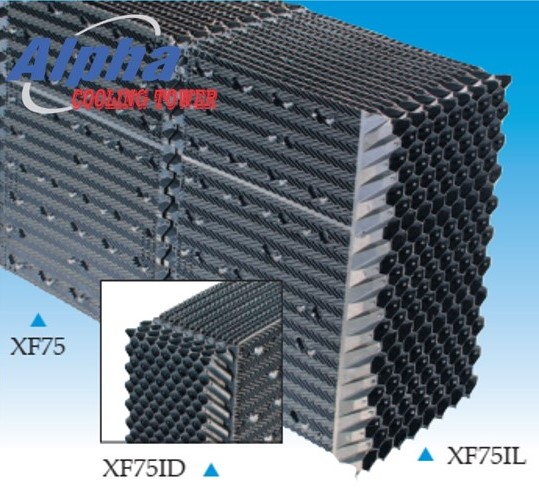

3.8. XF75 và XF75IL – Tấm tản nhiệt cho tháp Crossflow
Đối với tháp giải nhiệt Crossflow, Brentwood cung cấp các dòng film fill chuyên dụng như XF75.
XF75 sử dụng thiết kế Herringbone.
Cấu trúc bề mặt được thiết kế để phân phối nước đều trên toàn bộ diện tích fill.
Tài liệu cho biết XF75 được thiết kế cho các tháp crossflow dạng package, phục vụ HVAC và các ứng dụng công nghiệp nói chung.
Brentwood cũng cung cấp các cấu hình tích hợp như:
- XF75IL – kết hợp inlet louver.
- XF75ID – kết hợp drift eliminator.
Điều này tạo thành một hệ thống media tương đối đồng bộ cho tháp crossflow.

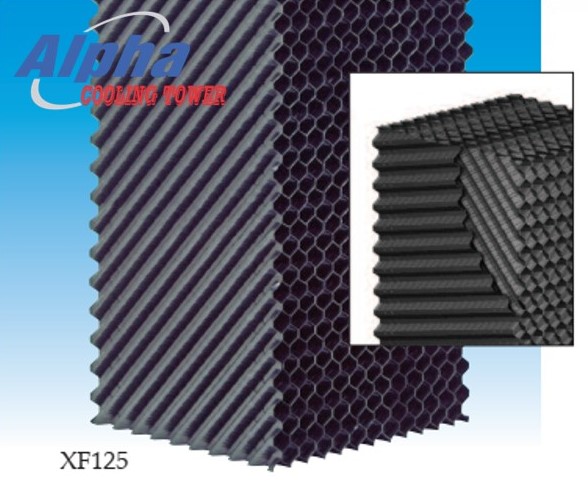

3.9. XF125 – Film Fill cho tháp Crossflow
XF125 là dòng crossflow film fill khác của Brentwood.
Thiết kế sử dụng các flute có góc 45° và 15°.
Theo tài liệu, cấu trúc này cho phép lắp đặt theo phương đứng mà không cần cắt góc ngoài của tấm.
Ưu điểm là:
- Đơn giản hóa quá trình lắp đặt.
- Tiết kiệm không gian.
- Giảm yêu cầu về kết cấu lắp ráp.
- Hỗ trợ phân phối nước.
- Có hiệu suất nhiệt cao trên một đơn vị thể tích đối với ứng dụng crossflow.
4.So sánh các nhóm tấm tản nhiệt Brentwood
Về nguyên tắc lựa chọn, có thể phân biệt các nhóm chính:
Cross-Fluted
Ưu tiên hiệu suất truyền nhiệt cao và khả năng phân phối nước. Các dòng tiêu biểu gồm CF1200, CF1900, CF1900MA, CFS3000.
Offset-Fluted
Cân bằng giữa hiệu suất nhiệt và khả năng hạn chế fouling. Tiêu biểu là OF21MA.
Vertical-Fluted
Ưu tiên khả năng chống fouling trong điều kiện nước có chất lượng kém hơn. Tiêu biểu gồm VF19PLUS, VF3800 và AFVF19.
Herringbone Crossflow
Dành cho các cấu hình crossflow, tiêu biểu là XF75 và XF125.
5.Vật liệu sản xuất tấm tản nhiệt Brentwood
Tấm tản nhiệt Brentwood không chỉ có một lựa chọn vật liệu.
Tài liệu cung cấp cho biết các sản phẩm film fill có thể được sản xuất bằng PVC, đồng thời có các lựa chọn HPVC, PP và ABS cho những ứng dụng đặc biệt.
Đối với PVC, tài liệu nêu các độ dày tấm tiêu biểu:
0,203 mm
0,254 mm
0,381 mm
Hoặc theo yêu cầu cụ thể.
Tài liệu cũng cho biết các sản phẩm PVC được ổn định UV và vật liệu đáp ứng hoặc vượt Cooling Technology Institute Standard 136.
6.Tấm tản nhiệt Brentwood chịu nhiệt cao
Đối với các ứng dụng đặc biệt về nhiệt độ, Brentwood cung cấp giải pháp vật liệu khác nhau.
Một ví dụ là CF1900SS, dòng film fill bằng thép không gỉ.
Theo tài liệu Brentwood, CF1900SS có:
- Khả năng chịu nhiệt đến 500°F (260°C).
- Khả năng chống ăn mòn và hóa chất.
- Không cháy.
- Kết cấu phù hợp cho các ứng dụng yêu cầu độ bền và nhiệt độ cao.
Tuy nhiên, không nên mặc định rằng mọi hệ thống nhiệt độ cao đều cần stainless steel fill. Việc lựa chọn vật liệu phải dựa trên nhiệt độ nước, môi trường hóa chất, thiết kế tháp và yêu cầu thực tế của hệ thống.
7.Khả năng chống fouling của tấm tản nhiệt Brentwood
Fouling là một trong những vấn đề cần quan tâm đối với hệ thống cooling tower.
Khi chất rắn, chất hữu cơ hoặc các chất gây bám tích tụ bên trong fill, tiết diện dòng chảy có thể bị ảnh hưởng, làm thay đổi điều kiện nước và không khí đi qua vùng fill.
Brentwood phát triển nhiều thiết kế chuyên dụng cho vấn đề này.
Ví dụ:
- OF21MA: kết hợp đặc tính vertical flow và cross-fluted để cân bằng hiệu suất nhiệt và khả năng chống fouling.
- VF19PLUS: thiết kế vertical flow với các khoảng mở lớn nhằm tạo vận tốc nước cao và môi trường chống fouling.
- VF3800: sử dụng flute lớn hơn để đáp ứng những điều kiện có nguy cơ fouling cao hơn.
Do đó, chất lượng nước là một trong những yếu tố quan trọng khi lựa chọn tấm tản nhiệt.
8.Khi nào cần thay tấm tản nhiệt tháp giải nhiệt?
Việc thay tấm tản nhiệt nên được thực hiện dựa trên tình trạng thực tế của hệ thống, không nên chỉ căn cứ vào số năm vận hành.
Một số dấu hiệu cần kiểm tra gồm:
Tấm tản nhiệt bị biến dạng
Nhiệt độ hoặc tác động cơ học có thể làm thay đổi hình dạng của fill.
Tấm bị gãy hoặc mất kết cấu
Khi các sheet hoặc pack bị hư hỏng, đường nước và đường khí có thể không còn hoạt động theo thiết kế.
Fouling và cáu cặn
Cặn tích tụ có thể làm giảm tiết diện dòng chảy và ảnh hưởng đến hiệu quả trao đổi nhiệt.
Phân phối nước không đồng đều
Nếu nước không được phân phối đều trên vùng fill, hiệu quả sử dụng thể tích fill có thể bị ảnh hưởng.
Hiệu suất tháp suy giảm
Nếu hệ thống không còn đạt yêu cầu nhiệt như thiết kế, cần kiểm tra tổng thể từ:
quạt → motor → phân phối nước → nozzle → fill → drift eliminator → chất lượng nước.
Không nên kết luận ngay rằng chỉ cần thay fill là có thể giải quyết toàn bộ vấn đề.
9.Thông số cần cung cấp khi yêu cầu báo giá tấm tản nhiệt Brentwood
Để Alpha Việt Nam có thể tư vấn chính xác hơn, khách hàng nên cung cấp các thông tin sau:
- Model tháp giải nhiệt: Ví dụ: model, hãng sản xuất và công suất thiết kế.
- Loại tháp: Counterflow hoặc Crossflow.
- Kích thước khoang fill: Chiều sâu × chiều rộng × chiều dài.
- Kích thước tấm/pack hiện tại: Nếu có thể, cung cấp cả hình ảnh thực tế.
- Lưu lượng nước: Thông tin về m³/h hoặc đơn vị lưu lượng đang sử dụng.
- Nhiệt độ nước: Nhiệt độ nước nóng vào và nhiệt độ nước lạnh yêu cầu.
- Chất lượng nước: Đặc biệt quan trọng đối với việc lựa chọn giữa film fill hiệu suất cao và film fill có khả năng chống fouling.
- Điều kiện vận hành: Bao gồm môi trường, nhiệt độ và các yếu tố đặc biệt nếu có.
10.Alpha Việt Nam cung cấp tấm tản nhiệt tháp giải nhiệt Brentwood
Công ty TNHH Tháp Giải Nhiệt Công Nghiệp Alpha Việt Nam cung cấp và tư vấn giải pháp tấm tản nhiệt tháp giải nhiệt Brentwood phục vụ:
- Thay thế tấm tản nhiệt cooling tower.
- Bảo trì tháp giải nhiệt.
- Cải tạo hệ thống cooling tower.
- Nâng cấp vùng fill.
- Thay thế fill bị hư hỏng.
- Xử lý tình trạng fouling.
- Cải thiện khả năng trao đổi nhiệt.
- Các dự án cooling tower công nghiệp.
Alpha Việt Nam có thể hỗ trợ kiểm tra thông tin kỹ thuật để lựa chọn dòng film fill phù hợp với loại tháp, chất lượng nước và điều kiện vận hành thực tế.
Lưu ý: Không nên xác định model Brentwood chỉ dựa trên kích thước hoặc hình ảnh. Để lựa chọn chính xác, cần đối chiếu thông số kỹ thuật và điều kiện làm việc của từng hệ thống.
11.Kết luận
Tấm tản nhiệt tháp giải nhiệt Brentwood là giải pháp film fill công nghiệp với nhiều thiết kế khác nhau, từ Cross-Fluted, Offset-Fluted, Vertical-Fluted đến Herringbone, đáp ứng những yêu cầu khác nhau về hiệu suất truyền nhiệt, phân phối nước và khả năng chống fouling.
Các dòng như CF1900, CF1900MA, CFS3000, OF21MA, VF19PLUS, VF3800, AFVF19, XF75 và XF125 có đặc tính và phạm vi ứng dụng khác nhau. Vì vậy, việc lựa chọn đúng sản phẩm phải dựa trên cấu hình tháp, chất lượng nước, lưu lượng, nhiệt độ vận hành, kích thước khoang fill và yêu cầu hiệu suất.
Công ty TNHH Tháp Giải Nhiệt Công Nghiệp Alpha Việt Nam sẵn sàng tư vấn giải pháp tấm tản nhiệt tháp giải nhiệt Brentwood phù hợp với từng hệ thống thực tế.
Liên hệ Alpha Việt Nam để được tư vấn, kiểm tra thông số và báo giá tấm tản nhiệt Brentwood.
