Tuy nhiên, mua thiết bị trao đổi nhiệt dạng tấm ở đâu và lựa chọn thiết bị như thế nào để phù hợp với hệ thống là vấn đề cần được tính toán kỹ. Không nên lựa chọn PHE chỉ dựa vào kích thước đường ống hoặc số lượng tấm, mà cần xem xét đồng thời công suất trao đổi nhiệt, lưu lượng, nhiệt độ, môi chất, áp suất và yêu cầu vận hành thực tế.
CÔNG TY TNHH THÁP GIẢI NHIỆT CÔNG NGHIỆP ALPHA VIỆT NAM cung cấp và tư vấn thiết bị trao đổi nhiệt dạng tấm PHE cho các hệ thống công nghiệp, hỗ trợ lựa chọn cấu hình phù hợp với điều kiện vận hành thực tế.
1.Thiết Bị Trao Đổi Nhiệt Dạng Tấm Là Gì?
Thiết bị trao đổi nhiệt dạng tấm, thường được gọi là PHE – Plate Heat Exchanger, là thiết bị dùng để truyền nhiệt giữa hai dòng môi chất thông qua các tấm kim loại được ép định hình.
Đối với PHE dạng gioăng, các tấm trao đổi nhiệt được xếp thành một cụm. Gioăng được bố trí trên các tấm để làm kín và phân tách các kênh dòng chảy. Nhờ đó, hai môi chất có thể trao đổi nhiệt với nhau mà không tiếp xúc trực tiếp.
Các tấm trao đổi nhiệt thường được ép gân nhằm tạo ra các kênh dòng chảy và tăng cường quá trình truyền nhiệt. Tùy theo công suất và yêu cầu của hệ thống, PHE có thể được thiết kế với số lượng tấm, kiểu tấm và cấu hình dòng chảy khác nhau.

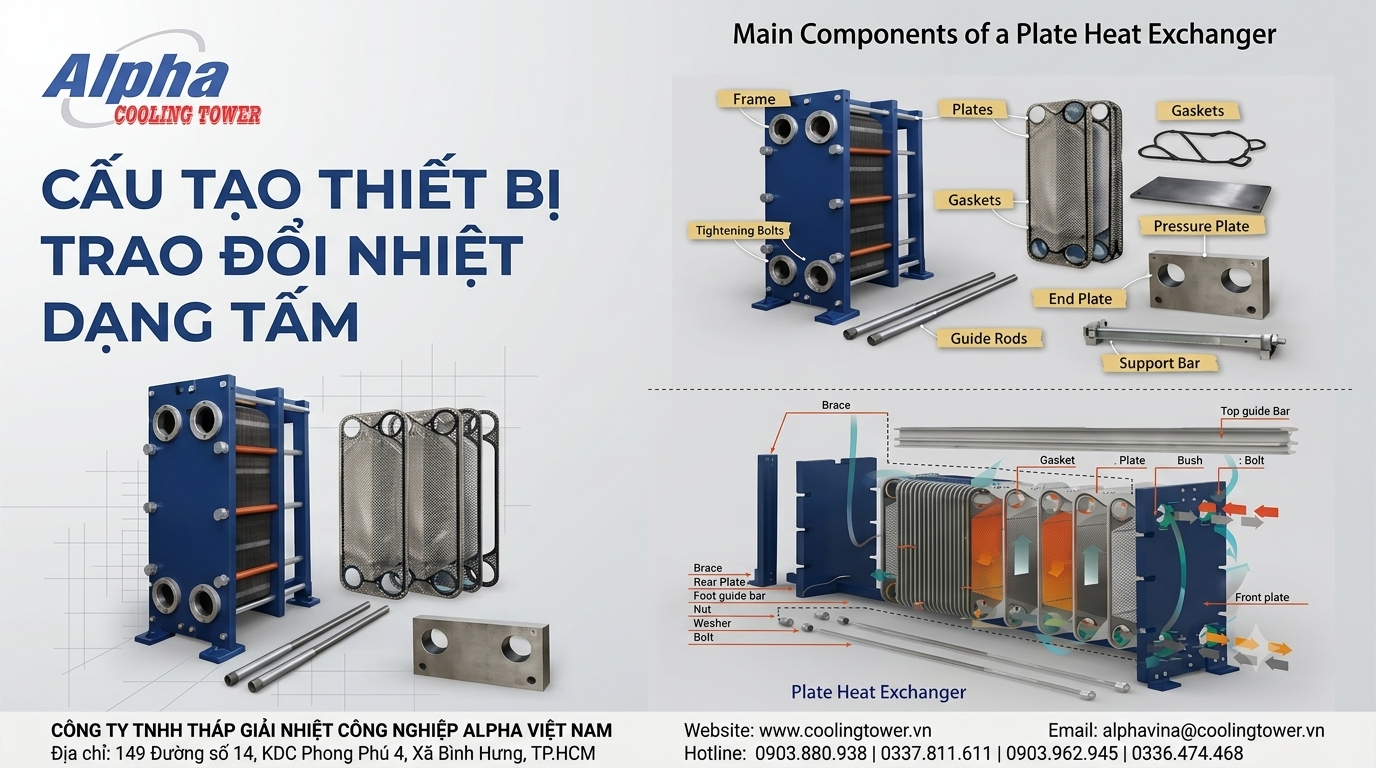

2.Cấu Tạo Của Thiết Bị Trao Đổi Nhiệt Dạng Tấm
Một bộ trao đổi nhiệt dạng tấm PHE thông thường gồm các bộ phận chính:
Tấm khung cố định.
Tấm ép di động.
Các tấm trao đổi nhiệt.
Gioăng làm kín.
Thanh treo.
Thanh dẫn hướng.
Bu lông siết.
Cổng kết nối môi chất.
Chân đế và các bộ phận phụ trợ tùy thiết kế.
Trong đó, tấm trao đổi nhiệt và gioăng là những bộ phận đặc biệt quan trọng đối với PHE dạng gioăng.
Số lượng tấm được xác định dựa trên yêu cầu trao đổi nhiệt và điều kiện thủy lực của hệ thống, không nên lựa chọn đơn giản theo kích thước đường ống.
.png)
3.Vì Sao Không Nên Chọn Phe Chỉ Theo DN Đường Ống?
DN đường ống là một thông số quan trọng nhưng không đủ để lựa chọn thiết bị trao đổi nhiệt dạng tấm.
Ví dụ, cùng một đường ống DN100 nhưng hai hệ thống có thể có lưu lượng, nhiệt độ, môi chất và tải nhiệt hoàn toàn khác nhau. Khi đó, cấu hình PHE cần sử dụng cũng có thể khác nhau.
Quá trình lựa chọn PHE cần xem xét tổng thể:
Tải nhiệt → Lưu lượng → Nhiệt độ → Môi chất → Áp suất → Tổn thất áp suất → Vật liệu → Cấu hình tấm.
Do đó, khi mua thiết bị trao đổi nhiệt dạng tấm, khách hàng nên cung cấp đầy đủ thông số kỹ thuật để đơn vị cung cấp có cơ sở lựa chọn thiết bị phù hợp.
4.Ưu Điểm Của Thiết Bị Trao Đổi Nhiệt Dạng Tấm PHE
Thiết bị trao đổi nhiệt dạng tấm được sử dụng rộng rãi trong công nghiệp nhờ nhiều ưu điểm.
Hiệu quả trao đổi nhiệt cao
Các tấm được ép gân tạo thành những kênh dòng chảy đặc trưng, giúp tăng cường truyền nhiệt giữa hai môi chất.
Thiết kế nhỏ gọn
PHE có thể bố trí diện tích truyền nhiệt lớn trong một thiết bị có kích thước tương đối nhỏ, phù hợp với những hệ thống bị giới hạn không gian lắp đặt.
Dễ bảo trì đối với loại dạng gioăng
PHE dạng gioăng có thể tháo cụm tấm để kiểm tra, vệ sinh và thay thế gioăng hoặc tấm khi cần thiết.
Có thể lựa chọn vật liệu đa dạng
Tùy môi chất và điều kiện làm việc, tấm trao đổi nhiệt có thể sử dụng các vật liệu khác nhau như inox 304, inox 316/316L, titanium hoặc các vật liệu chuyên dụng khác.
Phù hợp nhiều ứng dụng
PHE có thể sử dụng cho hệ thống nước nóng, nước lạnh, HVAC, làm mát dầu, gia nhiệt chất lỏng, thực phẩm, đồ uống, hóa chất và nhiều hệ thống công nghệ khác.

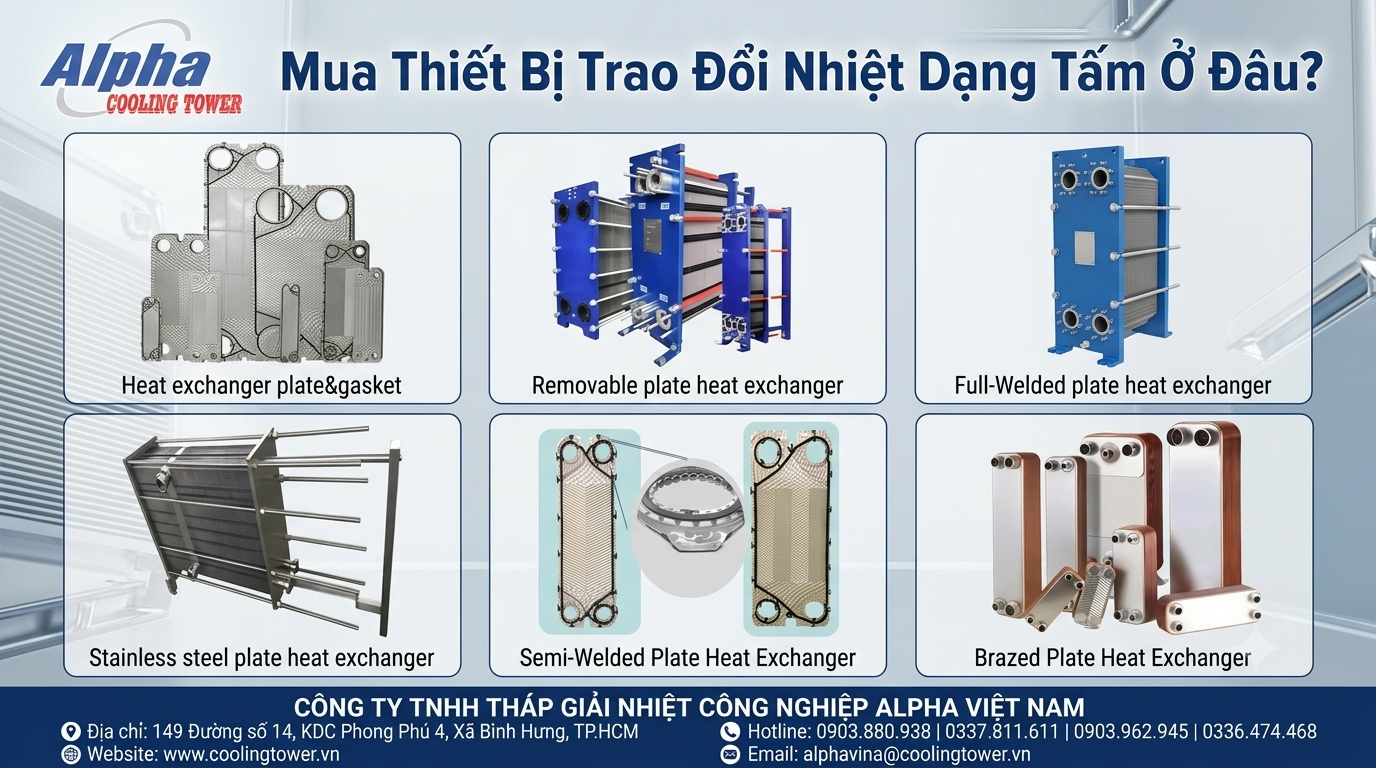

5.Các Loại Thiết Bị Trao Đổi Nhiệt Dạng Tấm
Phe Dạng Gioăng
PHE dạng gioăng là loại phổ biến trong nhiều hệ thống công nghiệp. Các tấm trao đổi nhiệt được xếp thành cụm và làm kín bằng gioăng.
Ưu điểm của loại này là có thể mở thiết bị để kiểm tra, vệ sinh và thay thế linh kiện.
PHE Dạng Hàn
PHE dạng hàn sử dụng phương pháp hàn để liên kết các tấm thành cụm kín. Loại thiết bị này có thể được sử dụng trong những ứng dụng yêu cầu thiết kế nhỏ gọn Hoặc Điều Kiện Làm Việc Phù Hợp Với Kết Cấu Hàn.
PHE Bán Hàn
PHE bán hàn kết hợp cấu trúc tấm hàn với gioăng, được sử dụng trong một số ứng dụng công nghiệp đặc thù.
Việc lựa chọn loại PHE nào cần dựa trên môi chất, nhiệt độ, áp suất, yêu cầu vệ sinh và điều kiện vận hành thực tế.
6.Cần Cung Cấp Thông Tin Gì Khi Mua PHE?
Để lựa chọn thiết bị trao đổi nhiệt dạng tấm chính xác hơn, khách hàng nên cung cấp những thông tin sau.
Phía nóng:
Loại môi chất.
Lưu lượng.
Nhiệt độ vào.
Nhiệt độ ra.
Áp suất làm việc.
Phía lạnh:
Loại môi chất.
Lưu lượng.
Nhiệt độ vào.
Nhiệt độ ra.
Áp suất làm việc.
Thông tin hệ thống:
Công suất trao đổi nhiệt.
DN đường ống.
Tổn thất áp suất cho phép.
Điều kiện lắp đặt.
Vật liệu yêu cầu.
Yêu cầu vệ sinh và bảo trì.
Nếu đã có bản vẽ hoặc thiết bị cũ, khách hàng có thể cung cấp thêm hình ảnh, model, kích thước tấm, kích thước gioăng và thông số kỹ thuật hiện có để thuận tiện cho việc kiểm tra và lựa chọn thiết bị thay thế.
7.Cách Tính Công Suất Thiết Bị Trao Đổi Nhiệt
Đối với môi chất là nước, trong trường hợp tính toán cơ bản, tải nhiệt có thể xác định theo công thức:
Q = m × Cp × ΔT
Trong đó:
Q là tải nhiệt cần trao đổi.
m là lưu lượng khối lượng của môi chất.
Cp là nhiệt dung riêng của môi chất.
ΔT là chênh lệch nhiệt độ đầu vào và đầu ra.
Tuy nhiên, tính được tải nhiệt mới chỉ là bước đầu. Để lựa chọn PHE, cần tiếp tục xem xét diện tích truyền nhiệt, hệ số truyền nhiệt, đặc tính tấm, vận tốc dòng chảy, tổn thất áp suất, mức độ cáu cặn và tính chất của môi chất.
Vì vậy, không nên xác định PHE chỉ bằng một công thức tải nhiệt đơn giản.
8.Lựa Chọn Vật Liệu Tấm PHE
Vật liệu tấm phải được lựa chọn dựa trên môi chất và điều kiện vận hành.
Inox 304
Thường được sử dụng trong các ứng dụng nước và môi trường công nghiệp thông thường khi điều kiện ăn mòn nằm trong giới hạn cho phép.
Inox 316/316L
Có khả năng chống ăn mòn tốt hơn inox 304 trong nhiều môi trường và thường được cân nhắc cho các ứng dụng có yêu cầu cao hơn.
Titanium
Có khả năng chống ăn mòn cao và có thể được sử dụng trong những môi trường đặc thù khi phù hợp với điều kiện vận hành.
Không nên mặc định một loại vật liệu phù hợp cho tất cả hệ thống. Việc lựa chọn vật liệu cần căn cứ vào thành phần môi chất, nhiệt độ, áp suất và điều kiện ăn mòn thực tế.
9.Gioăng PHE Có Quan Trọng Không?
Gioăng là bộ phận quan trọng đối với PHE dạng gioăng.
Gioăng có nhiệm vụ làm kín các kênh dòng chảy và ngăn hai môi chất trộn lẫn.
Một số loại vật liệu gioăng thường gặp gồm:
- EPDM.
- NBR.
- FKM/Viton.
Mỗi vật liệu có giới hạn sử dụng khác nhau về nhiệt độ và khả năng tương thích hóa chất.
Do đó, khi mua PHE, cần xác định đồng thời vật liệu tấm và vật liệu gioăng để đảm bảo thiết bị phù hợp với môi chất.
10.PHE Được Ứng Dụng Ở Đâu?
Thiết bị trao đổi nhiệt dạng tấm PHE được sử dụng trong nhiều ngành công nghiệp.
Hệ thống HVAC:
Làm lạnh.
Gia nhiệt.
Trao đổi nhiệt nước – nước.
Tách mạch hệ thống.
District cooling và district heating.
Nhà máy sản xuất:
Làm mát nước công nghệ.
Làm mát dầu.
Gia nhiệt chất lỏng.
Thu hồi nhiệt.
Ngành thực phẩm – đồ uống:
Gia nhiệt.
Làm mát.
Thanh trùng.
Thu hồi nhiệt.
Ngành hóa chất:
Làm mát hóa chất.
Gia nhiệt môi chất.
Trao đổi nhiệt giữa các vòng tuần hoàn.
Ngành công nghiệp nặng:
Làm mát dầu.
Làm mát thiết bị.
Thu hồi nhiệt.
Trao đổi nhiệt trong hệ thống công nghệ.
11.Nguyên Nhân Khiến Phe Giảm Hiệu Suất
Trong quá trình vận hành, hiệu suất trao đổi nhiệt của PHE có thể giảm do:
- Cáu cặn trên bề mặt tấm.
- Tắc nghẽn kênh dòng chảy.
- Lưu lượng không đạt yêu cầu.
- Tổn thất áp suất tăng.
- Chọn cấu hình thiết bị chưa phù hợp.
- Thay đổi tính chất môi chất.
- Gioăng xuống cấp.
- Chất lượng nước không phù hợp.
- Không thực hiện bảo trì định kỳ.
Khi phát hiện nhiệt độ đầu ra không đạt yêu cầu hoặc chênh áp tăng bất thường, cần kiểm tra toàn bộ hệ thống thay vì chỉ thay đổi thiết bị.
12.Vệ Sinh Và Bảo Trì Thiết Bị Trao Đổi Nhiệt PHE
Bảo trì đúng cách giúp duy trì hiệu suất trao đổi nhiệt và hạn chế sự cố.
Các công việc có thể bao gồm:
- Theo dõi nhiệt độ đầu vào và đầu ra.
- Theo dõi lưu lượng.
- Theo dõi chênh áp.
- Kiểm tra rò rỉ.
- Vệ sinh tấm trao đổi nhiệt.
- Kiểm tra gioăng.
- Kiểm tra độ siết cụm tấm.
- Thay thế tấm hoặc gioăng khi cần.
Đối với PHE dạng gioăng, khi mở thiết bị cần thực hiện đúng quy trình của nhà sản xuất, đặc biệt là thứ tự lắp tấm và kích thước siết cụm tấm.
13.Những Lưu Ý Khi Mua Thiết Bị Trao Đổi Nhiệt Dạng Tấm
Để tránh mua sai thiết bị, doanh nghiệp nên lưu ý:
Thứ nhất, xác định chính xác tải nhiệt.
Thứ hai, xác định lưu lượng của hai phía.
Thứ ba, xác định nhiệt độ vào và nhiệt độ ra.
Thứ tư, xác định chính xác môi chất.
Thứ năm, kiểm tra áp suất làm việc.
Thứ sáu, xác định giới hạn tổn thất áp suất.
Thứ bảy, lựa chọn vật liệu tấm phù hợp.
Thứ tám, lựa chọn vật liệu gioăng phù hợp.
Thứ chín, kiểm tra kích thước kết nối và không gian lắp đặt.
Thứ mười, ưu tiên đơn vị có khả năng cung cấp linh kiện thay thế và hỗ trợ kỹ thuật.
14.Cung Cấp Thiết Bị Trao Đổi Nhiệt Dạng Tấm PHE Tại Alpha Việt Nam
CÔNG TY TNHH THÁP GIẢI NHIỆT CÔNG NGHIỆP ALPHA VIỆT NAM cung cấp và tư vấn thiết bị trao đổi nhiệt dạng tấm PHE phục vụ các hệ thống làm mát, gia nhiệt và trao đổi nhiệt công nghiệp.
Alpha Việt Nam tiếp nhận thông tin kỹ thuật của từng hệ thống để tư vấn lựa chọn cấu hình phù hợp với nhu cầu sử dụng.
Các thông tin khách hàng có thể gửi để được tư vấn:
- Lưu lượng.
- Nhiệt độ vào – ra.
- Loại môi chất.
- Áp suất làm việc.
- Công suất trao đổi nhiệt.
- DN đường ống.
- Hình ảnh thiết bị hiện hữu.
- Model thiết bị cũ nếu có.
- Kích thước tấm hoặc gioăng nếu cần thay thế.
Việc lựa chọn đúng thiết bị ngay từ đầu giúp hệ thống đạt yêu cầu trao đổi nhiệt và thuận lợi hơn trong quá trình vận hành, vệ sinh và bảo trì.
15.Mua Thiết Bị Trao Đổi Nhiệt Dạng Tấm Ở Đâu?
Nếu doanh nghiệp đang tìm mua thiết bị trao đổi nhiệt dạng tấm PHE cho hệ thống công nghiệp, hãy chuẩn bị đầy đủ thông tin về lưu lượng, nhiệt độ, môi chất, áp suất và tải nhiệt.
CÔNG TY TNHH THÁP GIẢI NHIỆT CÔNG NGHIỆP ALPHA VIỆT NAM sẵn sàng tiếp nhận thông số hệ thống và tư vấn thiết bị trao đổi nhiệt dạng tấm phù hợp với yêu cầu thực tế.
CÔNG TY TNHH THÁP GIẢI NHIỆT CÔNG NGHIỆP ALPHA VIỆT NAM
Địa chỉ: 149 Đường số 14, KDC Phong Phú 4, Xã Bình Hưng, TP.HCM
Website: www.coolingtower.vn
Email: alphavina@coolingtower.vn
Hotline: 0903.880.938 | 0337.811.611 | 0903.962.945 | 0336.474.468
Hãy gửi thông số hệ thống để được tư vấn lựa chọn thiết bị trao đổi nhiệt dạng tấm PHE phù hợp.
.png)
16.Câu Hỏi Thường Gặp Về Thiết Bị Trao Đổi Nhiệt Dạng Tấm
PHE là gì?
PHE là viết tắt của Plate Heat Exchanger, nghĩa là thiết bị trao đổi nhiệt dạng tấm. Thiết bị sử dụng các tấm trao đổi nhiệt để truyền nhiệt giữa hai dòng môi chất.
Thiết bị trao đổi nhiệt dạng tấm dùng để làm gì?
PHE được sử dụng để làm mát, gia nhiệt, thu hồi nhiệt hoặc truyền nhiệt giữa hai dòng môi chất trong hệ thống công nghiệp.
Có thể chọn PHE chỉ theo DN đường ống không?
Không. DN đường ống chỉ là một trong các thông số cần xem xét. Lựa chọn PHE còn phụ thuộc vào tải nhiệt, lưu lượng, nhiệt độ, môi chất, áp suất và tổn thất áp suất cho phép.
PHE có vệ sinh được không?
PHE dạng gioăng có thể được tháo mở để kiểm tra, vệ sinh và thay thế tấm hoặc gioăng khi cần thiết.
PHE có dùng được cho nước nóng và nước lạnh không?
Có. PHE được sử dụng phổ biến trong các hệ thống trao đổi nhiệt nước – nước. Tuy nhiên, cấu hình thiết bị phải được lựa chọn theo điều kiện vận hành thực tế.
PHE có thể dùng cho hóa chất không?
Có thể, nhưng phải lựa chọn vật liệu tấm và gioăng dựa trên loại hóa chất, nồng độ, nhiệt độ, áp suất và điều kiện ăn mòn.
Thiết bị trao đổi nhiệt dạng tấm có cần bảo trì không?
Có. Cần theo dõi nhiệt độ, lưu lượng, chênh áp và tình trạng rò rỉ; đồng thời vệ sinh và kiểm tra tấm, gioăng theo điều kiện vận hành thực tế.
17.Kết Luận
Mua thiết bị trao đổi nhiệt dạng tấm không đơn thuần là lựa chọn thiết bị theo kích thước đường ống hoặc số lượng tấm. Một bộ PHE phù hợp phải được lựa chọn dựa trên tải nhiệt, lưu lượng, nhiệt độ, môi chất, áp suất, tổn thất áp suất và điều kiện vận hành thực tế.
Việc lựa chọn đúng cấu hình PHE ngay từ đầu giúp hệ thống trao đổi nhiệt hoạt động ổn định, thuận tiện cho bảo trì và hạn chế những vấn đề phát sinh trong quá trình vận hành.
CÔNG TY TNHH THÁP GIẢI NHIỆT CÔNG NGHIỆP ALPHA VIỆT NAM cung cấp và tư vấn thiết bị trao đổi nhiệt dạng tấm PHE cho các hệ thống công nghiệp.
Liên hệ Alpha Việt Nam để được tư vấn thiết bị trao đổi nhiệt dạng tấm theo thông số kỹ thuật thực tế của hệ thống.
