Thiết bị trao đổi nhiệt dạng tấm

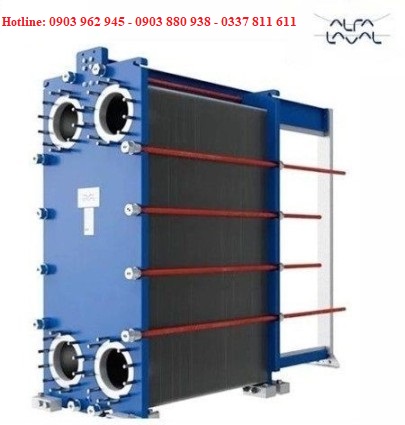

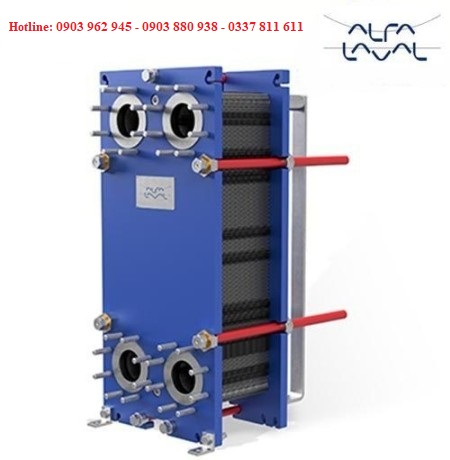

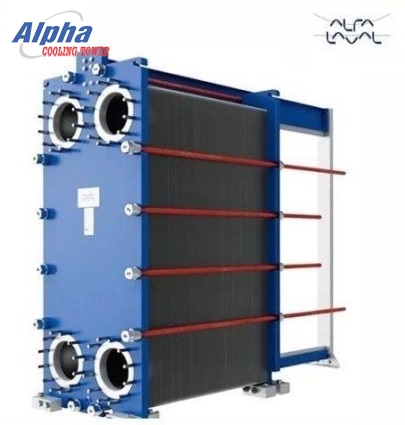

BỘ TRAO ĐỔI NHIỆT DẠNG TẤM ALFA LAVAL
Mã sản phẩm : ALPHA-GPHE1
Thông số kỹ thuật bộ trao đổi nhiệt dạng tấm Alfa Laval:
Thiết bị trao đổi nhiệt dạng tấm
Brand: Alfa Laval
Kích thước bộ trao đổi nhiệt: Tùy chỉnh
Vật liệu tấm trao đổi nhiệt: SUS304, SUS316, Titanium,...
Độ dày tấm : 0.5 - 1 mm
Vật liệu gioăng / gasket: NBR, EPDM, Viton,...
Khung giá đỡ / Frame: Thép Cacbon/ SUS304
Hotline: 0903 962 945 - 0903 880 938 - 0337 811 611
Nguyên lý hoạt động Thông số kỹ thuật Catalogue Bản vẽ
Bộ trao đổi nhiệt dạng tấm (Plate Heat Exchanger - PHE) là một thiết bị trao đổi nhiệt được thiết kế để truyền nhiệt hiệu quả giữa hai hoặc nhiều chất lỏng mà không để chúng tiếp xúc trực tiếp với nhau. Loại thiết bị này được sử dụng rộng rãi trong các ngành công nghiệp như chế biến thực phẩm, HVAC, năng lượng, hóa chất và các ứng dụng công nghiệp khác.
1. Cấu tạo cơ bản của bộ trao đổi nhiệt dạng tấm:

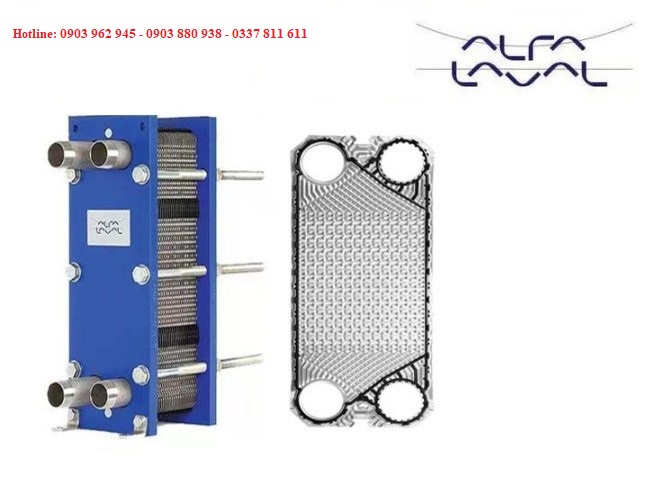

  • Các tấm trao đổi nhiệt (plates): Các tấm kim loại mỏng (thường là thép không gỉ, nhôm hoặc hợp kim đặc biệt như titan) được tạo hình với các hoa văn hoặc rãnh giúp tăng cường bề mặt tiếp xúc và tạo dòng chảy hỗn loạn, giúp tối ưu hóa quá trình trao đổi nhiệt.
  • Khung (frame): Các tấm trao đổi nhiệt được giữ cố định bởi một khung chắc chắn. Khung này có thể tháo rời để dễ dàng vệ sinh, bảo trì và thay đổi số lượng tấm khi cần thiết.
  • Gioăng (gasket): Gioăng được gắn xung quanh các tấm để ngăn cản sự rò rỉ của chất lỏng và phân chia các dòng chảy, đảm bảo rằng hai chất lỏng không trộn lẫn.
  • Cổng vào và ra: Các lỗ cổng được bố trí tại đầu vào và đầu ra của bộ trao đổi nhiệt, cho phép chất lỏng nóng và lạnh lưu thông qua các kênh giữa các tấm.
2. Nguyên lý hoạt động:
  • Dòng chảy ngược chiều: Trong bộ trao đổi nhiệt dạng tấm, dòng chảy của chất lỏng nóng và lạnh thường đi ngược chiều nhau để tối ưu hóa sự truyền nhiệt. Điều này có nghĩa là dòng chất lỏng nóng đi từ đầu này sang đầu kia, còn dòng chất lỏng lạnh đi theo hướng ngược lại.
  • Trao đổi nhiệt: Nhiệt lượng được truyền qua các tấm kim loại từ chất lỏng nóng sang chất lỏng lạnh. Sự tiếp xúc lớn giữa hai dòng chất lỏng và bề mặt tấm giúp quá trình trao đổi nhiệt diễn ra nhanh chóng và hiệu quả.
  • Phân cách chất lỏng: Các chất lỏng luôn bị phân cách bởi tấm kim loại và gioăng, do đó không có sự pha trộn giữa chúng.
3. Ưu điểm của bộ trao đổi nhiệt dạng tấm:
  • Hiệu suất trao đổi nhiệt cao: Do có diện tích bề mặt tiếp xúc lớn và sự xáo trộn của dòng chất lỏng, thiết bị này cho phép quá trình trao đổi nhiệt diễn ra rất hiệu quả.
  • Thiết kế nhỏ gọn: Bộ trao đổi nhiệt dạng tấm có thiết kế gọn nhẹ và tiết kiệm không gian so với các loại trao đổi nhiệt truyền thống như dạng ống.
  • Linh hoạt: Dễ dàng điều chỉnh bằng cách thêm hoặc bớt các tấm kim loại để thay đổi hiệu suất hoạt động của thiết bị.
  • Dễ dàng bảo dưỡng và vệ sinh: Các tấm có thể tháo rời dễ dàng để làm sạch hoặc thay thế khi cần.
  • Tiết kiệm năng lượng: Bộ trao đổi nhiệt dạng tấm giúp giảm thiểu sự tiêu tốn năng lượng nhờ vào hiệu suất cao trong quá trình truyền nhiệt.
4. Ứng dụng của bộ trao đổi nhiệt dạng tấm:
  • Công nghiệp chế biến thực phẩm: Dùng để làm nóng hoặc làm lạnh các sản phẩm lỏng như sữa, nước giải khát, bia và nước sốt.
  • Hệ thống HVAC: Sử dụng để trao đổi nhiệt giữa nước nóng và nước lạnh trong các hệ thống sưởi và làm mát.
  • Ngành hóa chất: Dùng trong quá trình làm mát các chất hóa học hoặc làm nóng trong quá trình phản ứng.
  • Ngành năng lượng: Sử dụng trong các nhà máy điện, nhà máy lọc dầu và các hệ thống năng lượng tái tạo.
5. Các loại bộ trao đổi nhiệt dạng tấm:
  • Bộ trao đổi nhiệt tấm ghép: Dễ dàng tháo rời, thường dùng trong các ứng dụng đòi hỏi sự linh hoạt và dễ bảo trì.
  • Bộ trao đổi nhiệt tấm hàn: Các tấm được hàn kín với nhau, thích hợp cho các ứng dụng có áp suất và nhiệt độ cao hơn.
Bộ trao đổi nhiệt dạng tấm là một lựa chọn lý tưởng cho nhiều ngành công nghiệp yêu cầu quá trình trao đổi nhiệt hiệu quả và tiết kiệm không gian, đồng thời dễ bảo dưỡng và linh hoạt trong quá trình vận hành.

THÔNG TIN LIÊN HỆ:
CÔNG TY TNHH THÁP GIẢI NHIỆT CÔNG NGHIỆP ALPHA VIỆT NAM
Hotline: 0903 962 945 - 0903 880 938 - 0337 811 611
Email: alphavina@coolingtower.vn; thucquyen@coolingtower.vn
Website: https://coolingtower.vn/
Địa chỉ:
- Phía Nam: 149 đường số 14, KDC Phong Phú 4, Bình Chánh, Tp.HCM
- Phía Bắc: Sao Biển 23-117, Vinhomes Ocean Park, Gia Lâm, Hà Nội
Nhà máy Sản Xuất:
- Phía Nam: Cụm CN Lộc Tiền, Xã Mỹ Lộc, Huyện Cần Giuộc, Tỉnh Long An.
- Phía Bắc: Cụm CN Vân An, Lương Phong, Hiệp Hoà, Bắc Giang


Series thiết bị trao đổi nhiệt dạng tấm gioăng Alfa Laval

ClipLine
CLIP 3 CLIP 6 CLIP 8 CLIP 10
CLIP 3 CLIP 6 CLIP 8 CLIP 10
CLIP 3 - RH CLIP 6 - RH CLIP 8 - RH CLIP 10 - RH

P Series
P5 P12 P13 P14 P15 P16 P17 P2 P20
P5-1 P122 P132 P14/L1 P-15 P-16 P-17 P-2 P-20
P5-2 P124 P135 P145   JWP16
P5-3
P5-4

P22 P25 P26 P30 P31
P-22 P - 25 P - 26 P - 30 P - 31
P225 P252 JWP26

P32 P36 P41 P45 P01
P - 32 P - 36 P - 41 P - 45 P - 01
  JWP36

M Series
M3 M6 M6 - M M10 M10 - M
M3X M6B M6M M10B M10M
M - 3 M - 6 M - 6M M - 10 M - 10M
M3 - X M6 - B M6 - M M10 - B M10 - M
M3 M6 M6 - M M10 M10 - M
M3 - FG M6 - FG M6 - MFG M10 - BFG M10 - MFG
M3 M6 - FD M6 - MFD M10 - BFD M10 - MFD
M3D M6D M6 - MD M10 - BD M10 - MFM

M15 M15 - M M20 - M MX25 - B MX25 - M M30
M15B M15M M20M MX25B MX25M M30
M - 15 M - 15M M - 20M MX - 25B MX - 25M M - 30
M15 - B M15 - M M20 - M MX25 - B MX25 - M M30
M15 - BFG M15 - MFG M20 - MFG MX25B - FG MX25M - FG M30 - FG
M15 - BFD M15 - MFD M20 - MFD MX25B - FD MX25M - FD M30 - FD
M15 - BD 15 - MFM M20 - MFM MX25B - FS MX25M - FS 30D


A Series
A3 A10 A10 - B A15 A15 - B A20 A 20 - B
A - 3 A - 10 A - 10B A - 15 A - 15B A - 20 A - 20B
A 3 A 10 A - 10 B A 15 A - 15 B A 20 A - 20 B
A3 A10 A10B A15 A15B A20 A20B

A30 A35 A45 AK20 AX30 AM10 AM20
A - 30 A - 35 A - 45 AK - 20 AX30 - B AM10 - B AM20 - B
A 30 A 35 A 45 AK 20 AX - 30 B AM - 10 B AM20 - N
A30 A35 A45 AK20 AX 30 B AM 10 B AM20 - S
        AX30B AM10B AM20 - W

Other models
H7 H10 MA30-M MA30-S MS6 MS10 MS15
H-7 H-10 M30M MA30S MS-6 MS-10 MS-15


Welded models
EC500 M6-MW M10-BW M20-MW MK15-BW MA30-W A15-BW AX30-BW AM20-DW
EC-500 M6MW M10BW M20MW MK15BW MA30W A15BW AX30BW AM20DW
