Giới thiệu

Bản vẽ cad tháp giải nhiệt là tài liệu kỹ thuật không thể thiếu trong quá trình thiết kế, thi công và lắp đặt hệ thống làm mát tuần hoàn trong các nhà máy, xí nghiệp. Dựa trên bản vẽ chi tiết, các kỹ sư có thể hiểu rõ cấu trúc, vật liệu, kích thước và nguyên lý hoạt động của tháp giải nhiệt để đảm bảo hiệu suất tối ưu và tiết kiệm chi phí vận hành.

Trong bài viết này, Alpha Việt Nam sẽ cung cấp thông tin chính xác và chuyên sâu về bản vẽ tháp giải nhiệt, giúp bạn có cái nhìn toàn diện trước khi triển khai dự án thực tế.

1. Bản vẽ cad tháp giải nhiệt là gì?

Bản vẽ cad tháp giải nhiệt là tập hợp các hình chiếu kỹ thuật thể hiện đầy đủ:

Kích thước tổng thể (chiều dài, rộng, cao)

Cấu tạo bên trong: quạt, tấm tản nhiệt (filling), đầu phun, bể nước, vỏ FRP

Đường đi của nước và luồng khí

Vị trí lắp đặt motor, ống nước vào – ra

Kết cấu nền móng, khung đỡ và bulong neo

Tùy chọn bản vẽ 2D, 3D hoặc bản vẽ lắp đặt theo từng model

2. Các loại bản vẽ phổ biến

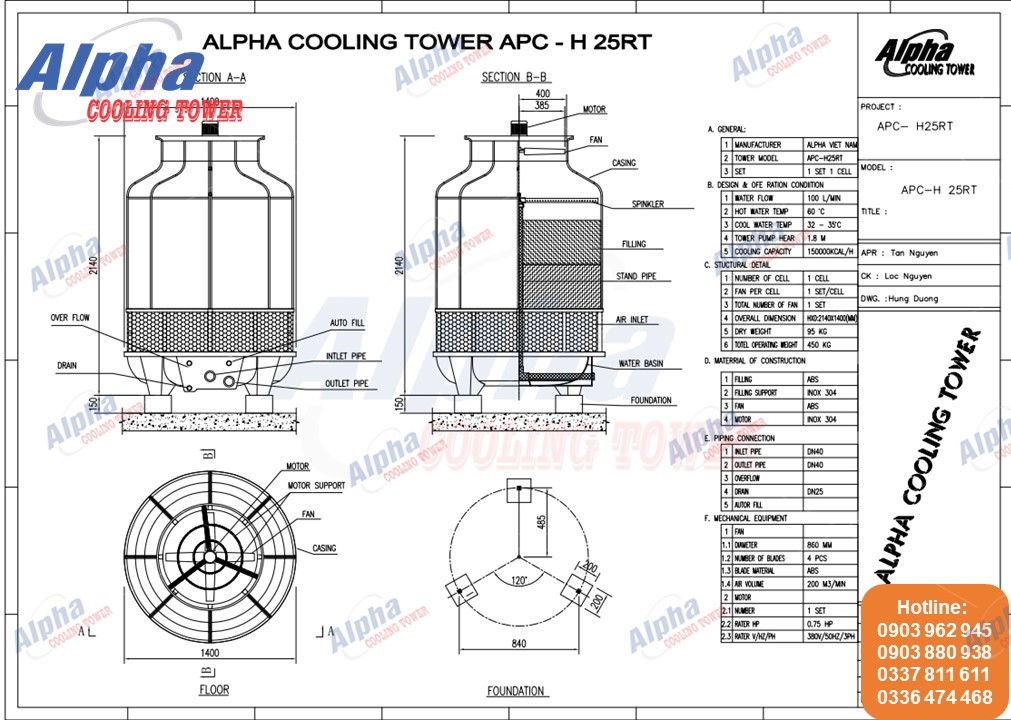

2.1. Bản vẽ cad tháp giải nhiệt tròn

Model phổ biến: Alpha APC 5RT – 1000RT

Đặc điểm: Hình trụ đứng, thiết kế tiết kiệm diện tích

Ứng dụng: Xưởng sản xuất vừa và nhỏ, khu dân cư, tòa nhà thương mại

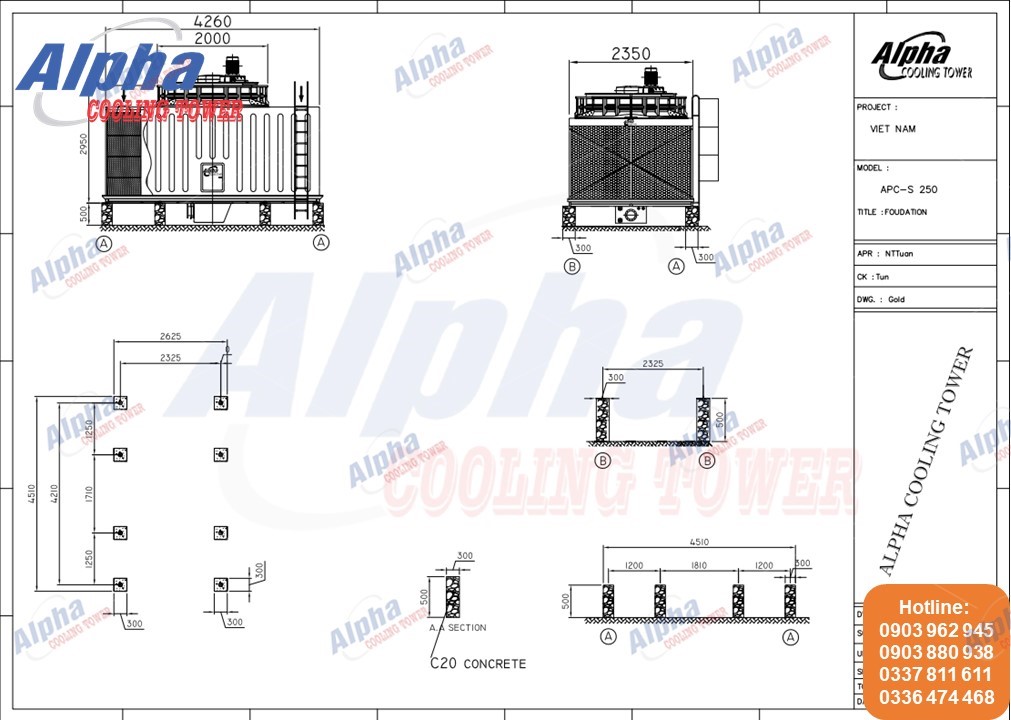

2.2. Bản vẽ cad tháp giải nhiệt vuông (Modular)

Model phổ biến: APC - S150RT, APC - S3000RT, nhiều cell

Đặc điểm: Thiết kế dạng module có thể mở rộng công suất

Ứng dụng: Nhà máy luyện kim, thực phẩm, nhựa, nhiệt điện...

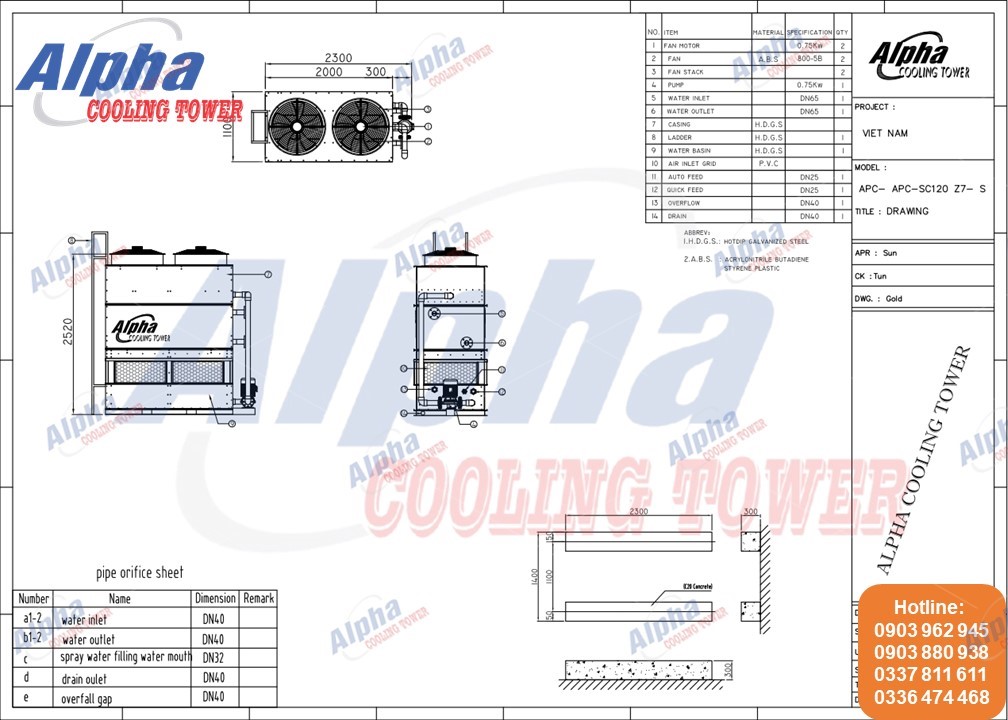

2.3. Bản vẽ cad tháp giải nhiệt inox – tháp kín

Dạng tháp giải nhiệt tuần hoàn kín

Sử dụng trong môi trường yêu cầu nước sạch, không tiếp xúc không khí

Kết cấu thép không gỉ, tuổi thọ cao

3. Tải bản vẽ miễn phí

Quý khách có thể yêu cầu bản vẽ CAD hoặc bản vẽ PDF tháp giải nhiệt theo từng model cụ thể do Alpha Việt Nam cung cấp, bao gồm:

Bản vẽ layout tổng thể

Bản vẽ mặt bằng, mặt cắt ngang/dọc

Bản vẽ lắp đặt bulong và kết cấu nền

Bản vẽ phối cảnh 3D minh họa nguyên lý hoạt động

👉 Liên hệ nhận bản vẽ chi tiết:
📧 Email: alphavina@coolingtower.vn
📞 Hotline: 0903.880.938 |  0337.811.611 | 0903.962.945 | 0336.474.468

4. Cấu tạo chính trong bản vẽ

5. Vai trò của bản vẽ trong thi công

Giúp nhà thầu xác định chính xác vị trí lắp đặt, kích thước móng và hệ thống đường ống

Tối ưu hóa chi phí xây dựng, tránh sai sót trong thi công thực tế

Phục vụ công tác bảo trì, nâng cấp hoặc thay thế linh kiện sau này

Hỗ trợ tư vấn kỹ thuật và phê duyệt thiết kế cho chủ đầu tư

6. Dịch vụ thiết kế và cung cấp bản vẽ tháp giải nhiệt từ Alpha Việt Nam

Với hơn 10 năm kinh nghiệm, Alpha Việt Nam cung cấp:

Bản vẽ chi tiết theo yêu cầu (PDF, AutoCAD, 3D)

Tư vấn kỹ thuật, thiết kế hệ thống làm mát tối ưu

Hỗ trợ thi công – lắp đặt trọn gói trên toàn quốc

Sản xuất tháp giải nhiệt chuẩn quốc tế, hiệu suất cao

7. Kết luận

Bản vẽ cad tháp giải nhiệt đóng vai trò thiết yếu trong mọi công trình sử dụng hệ thống làm mát công nghiệp. Việc lựa chọn đơn vị cung cấp bản vẽ và thiết bị uy tín như Alpha Việt Nam giúp doanh nghiệp tiết kiệm chi phí đầu tư, tối ưu vận hành và đảm bảo an toàn kỹ thuật.
