1. Bộ trao đổi nhiệt dạng ống chùm là gì?

Bộ trao đổi nhiệt dạng ống chùm (Shell & Tube Heat Exchanger) là thiết bị truyền nhiệt gián tiếp giữa hai lưu chất (nước, dầu, hơi…) thông qua bề mặt kim loại (ống trao đổi nhiệt), không trộn lẫn môi chất.

Thiết bị gồm:

Một vỏ (Shell) chứa lưu chất thứ nhất

Một bó ống (Tube Bundle) chứa lưu chất thứ hai

Quá trình truyền nhiệt diễn ra qua thành ống

👉 Đây là dòng thiết bị phổ biến nhất trong công nghiệp nặng, đặc biệt:

Hệ thống tháp giải nhiệt

Chiller water cooled

Hóa chất, thực phẩm, dầu khí

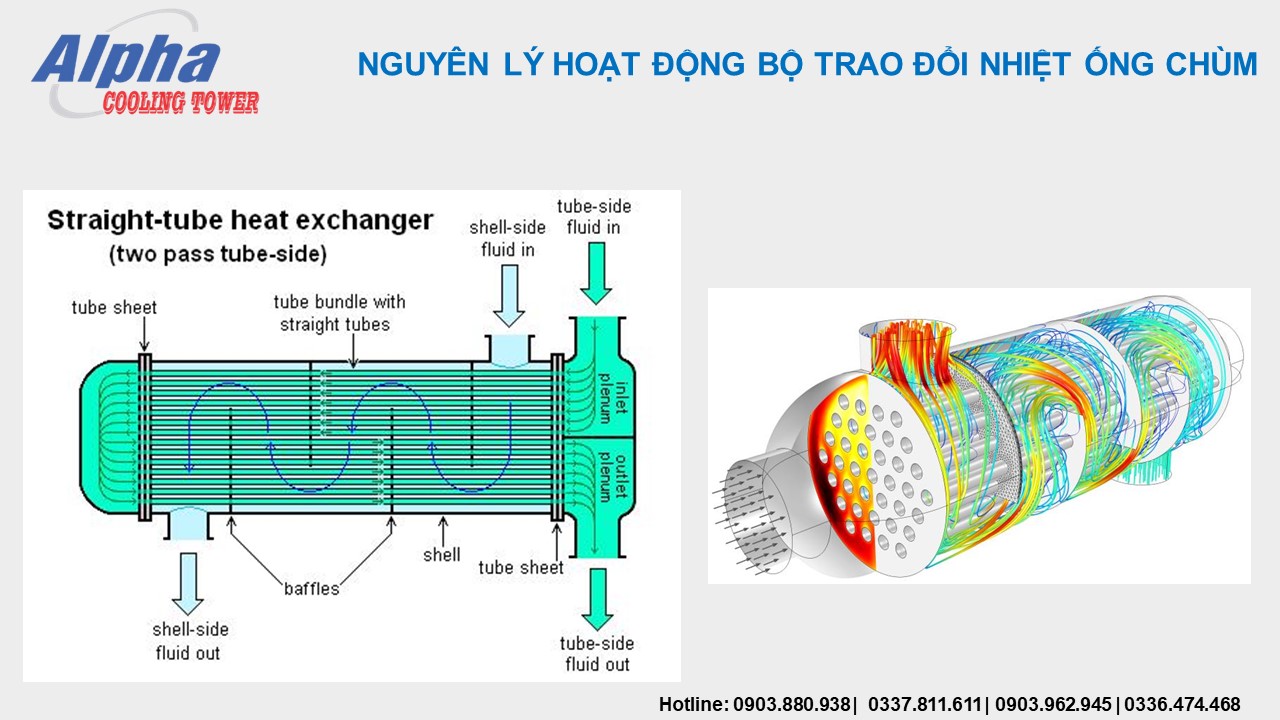

2. Nguyên lý hoạt động của bộ trao đổi nhiệt ống chùm

Nguyên lý cơ bản:

- Một lưu chất đi bên trong ống

- Một lưu chất đi bên ngoài ống (trong shell)

- Nhiệt truyền qua thành ống kim loại

Các dạng dòng chảy:

- Song song (Parallel flow) → hiệu suất thấp

- Ngược chiều (Counter flow) → hiệu suất cao nhất (thực tế sử dụng nhiều)

Công thức tính cơ bản:

Q = m × Cp × ΔT

Q = U × A × ΔTlm

Trong đó:

Q: công suất trao đổi nhiệt (kW)

U: hệ số truyền nhiệt tổng

A: diện tích trao đổi nhiệt

ΔTlm: chênh lệch nhiệt độ logarit

👉 Thiết kế thực tế luôn dùng LMTD để đảm bảo chính xác.

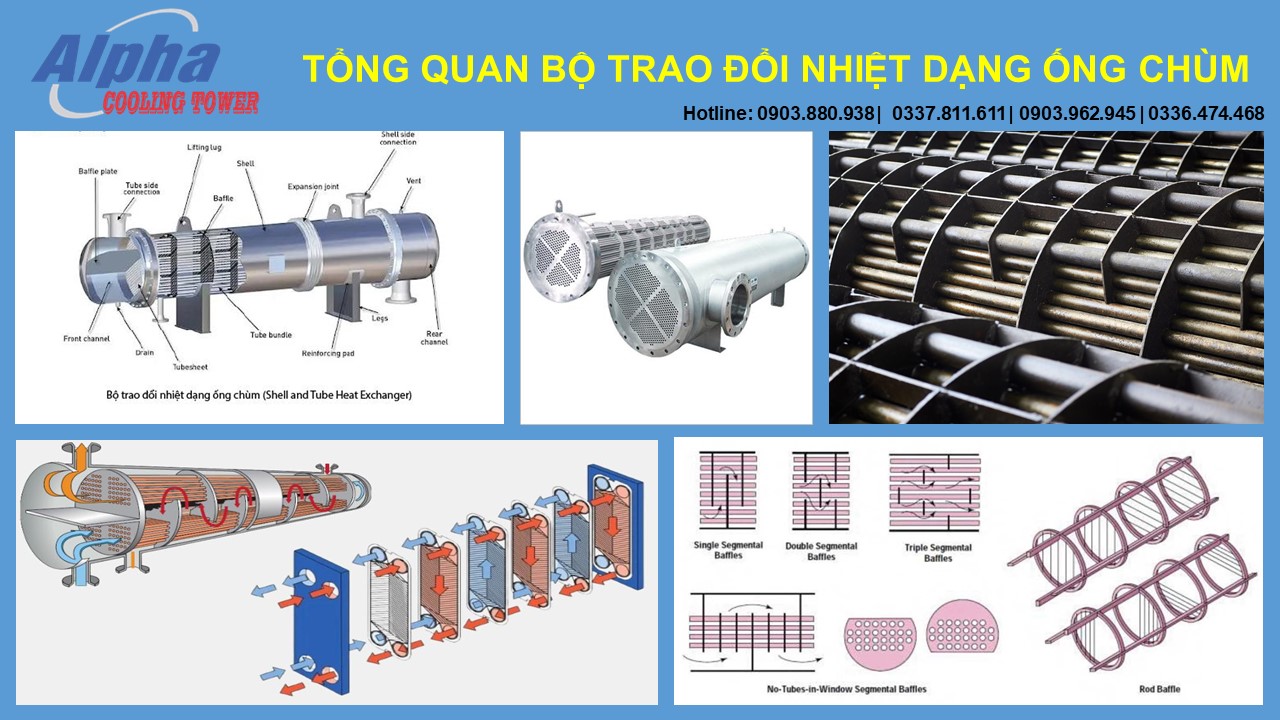

3. Cấu tạo chi tiết bộ trao đổi nhiệt dạng ống chùm

3.1. Vỏ (Shell)

- Là phần bao ngoài

- Chứa lưu chất thứ cấp

- Thường làm bằng thép carbon / inox

3.2. Bó ống (Tube Bundle)

Gồm nhiều ống nhỏ (φ12 – φ38 mm)

Vật liệu:

- Inox 304/316

- Đồng

- Titanium (nước biển)

👉 Quyết định diện tích trao đổi nhiệt

3.3. Tấm ống (Tube Sheet)

- Giữ cố định bó ống

- Gia công khoan lỗ chính xác cao

- Yêu cầu kín tuyệt đối

3.4. Tấm hướng dòng (Baffle)

- Điều hướng dòng chảy ziczac

- Tăng hiệu suất truyền nhiệt

- Giảm rung ống

3.5. Nắp (Channel / Head)

- Phân phối dòng vào/ra

- Có thể tháo để vệ sinh

​

4. Phân loại bộ trao đổi nhiệt ống chùm

Theo cấu tạo:

- Fixed Tube Sheet (cố định)

- U-Tube (ống chữ U)

- Floating Head (đầu nổi)

👉 Floating head: dùng nhiều trong công nghiệp nặng vì dễ vệ sinh

Theo số pass:

- 1 pass

- 2 pass

- 4 pass

👉 Tăng pass → tăng hiệu suất nhưng tăng tổn thất áp

5. Ưu điểm và nhược điểm thực tế

✅ Ưu điểm:

- Chịu áp suất cao (10–50 bar)

- Làm việc nhiệt độ cao (>200°C)

- Độ bền 10–20 năm

- Phù hợp nước bẩn, dầu, hóa chất

❌ Nhược điểm:

- Kích thước lớn

- Hiệu suất thấp hơn PHE

- Vệ sinh khó hơn (nếu không thiết kế tốt)

6. Ứng dụng thực tế trong công nghiệp

6.1. Hệ thống tháp giải nhiệt

- Tách mạch nước sạch – nước tháp

- Bảo vệ thiết bị

6.2. Hệ thống chiller (water cooled)

- Giải nhiệt condenser

- Trao đổi nhiệt nước lạnh

6.3. Ngành thực phẩm

- Thanh trùng

- Gia nhiệt nước, sữa

6.4. Ngành hóa chất – dầu khí

- Làm mát dầu

- Gia nhiệt dung môi

6.5. Xử lý nước thải

- Hạ nhiệt nước nóng trước xử lý

7. Cách lựa chọn bộ trao đổi nhiệt phù hợp

Khi chọn thiết bị cần xác định:

- Công suất (kW)

- Lưu lượng (m³/h)

- Nhiệt độ vào/ra

- Loại môi chất

- Áp suất làm việc

👉 Thiết kế sai → thiếu công suất hoặc dư chi phí

8. So sánh nhanh với PHE (Plate Heat Exchanger)

👉 Ống chùm phù hợp công nghiệp nặng
👉 PHE phù hợp HVAC – thực phẩm sạch

9. Kinh nghiệm thực tế khi vận hành

- Luôn lắp lọc rác đầu vào

- Kiểm tra cáu cặn định kỳ

- Sử dụng hóa chất chống đóng cặn

- Thiết kế baffle hợp lý để tránh rung

10. Kết luận

Bộ trao đổi nhiệt dạng ống chùm là giải pháp truyền nhiệt bền bỉ – ổn định – chịu tải cao, đặc biệt phù hợp cho:

- Hệ thống tháp giải nhiệt

- Chiller công nghiệp

- Ngành hóa chất, nước thải

👉 Nếu bạn cần thiết bị độ bền cao – hoạt động ổn định lâu dài, đây là lựa chọn tối ưu.
