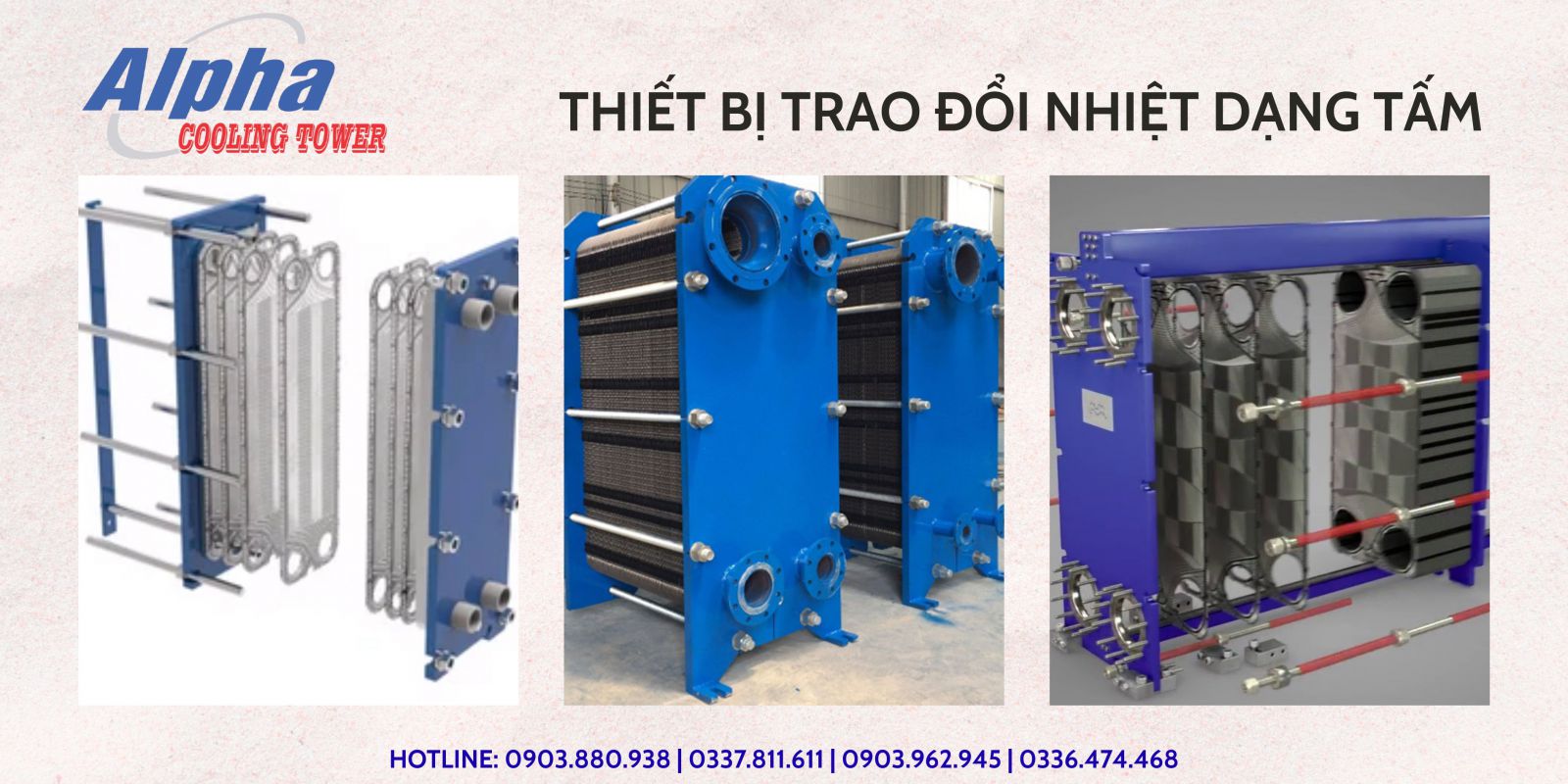

1. Thiết bị trao đổi nhiệt dạng tấm PHE là gì?

Thiết bị trao đổi nhiệt dạng tấm PHE (Plate Heat Exchanger) là thiết bị dùng các tấm kim loại mỏng (plate) xếp chồng để trao đổi nhiệt giữa hai môi chất mà không trộn lẫn.

👉 So với dạng ống chùm, PHE có:

- Hiệu suất truyền nhiệt cao hơn (do hệ số truyền nhiệt lớn)

- Thiết kế nhỏ gọn

- Dễ bảo trì, tháo lắp

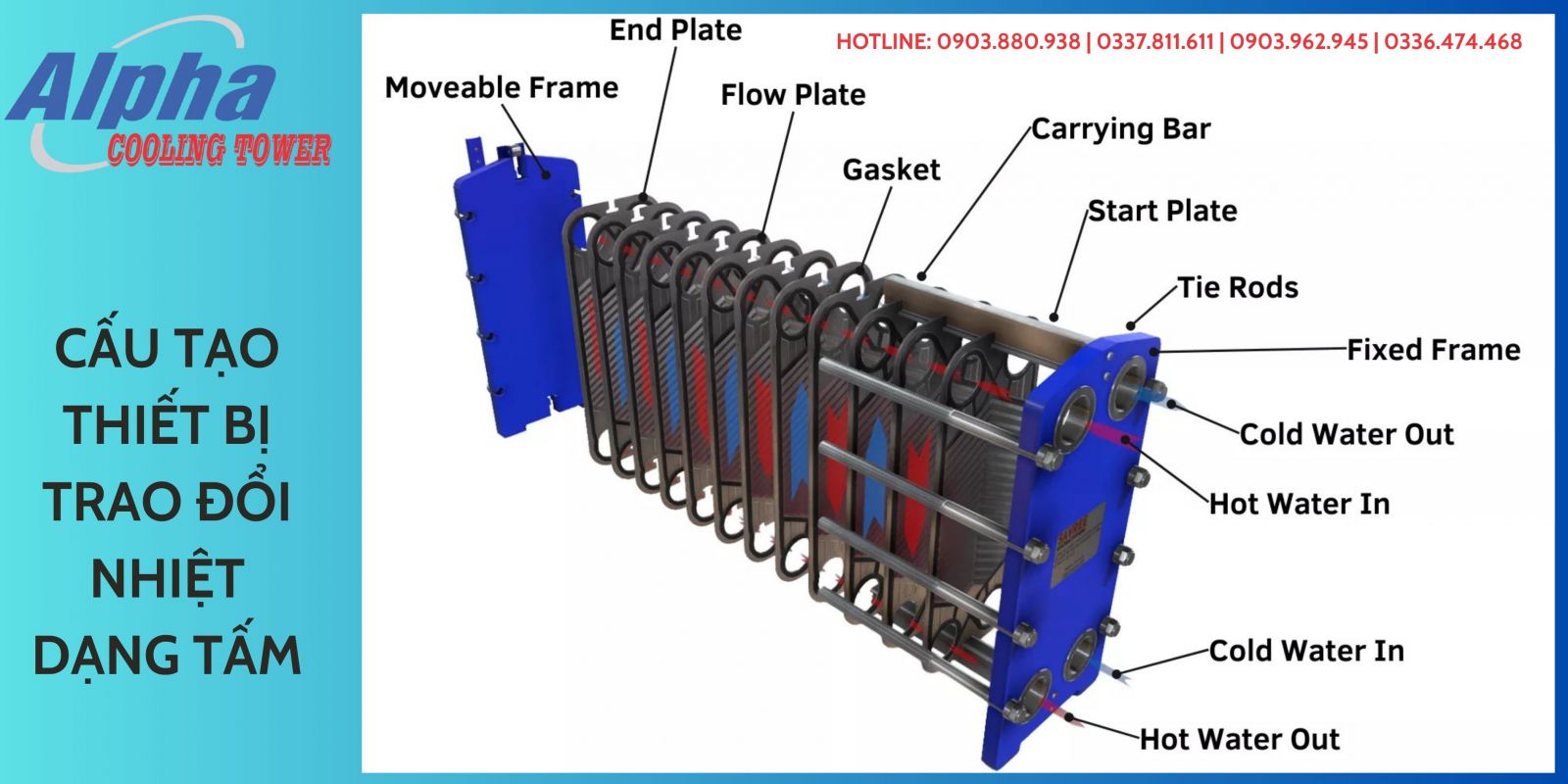

2. Cấu tạo thiết bị trao đổi nhiệt dạng tấm PHE

Một bộ PHE tiêu chuẩn gồm:

2.1. Tấm trao đổi nhiệt (Plate)

Vật liệu: inox 304, 316 hoặc titanium

Dập gân dạng sóng → tăng diện tích tiếp xúc + tạo rối dòng chảy

2.2. Gioăng (Gasket)

Làm kín giữa các tấm

Vật liệu: NBR, EPDM, Viton

Chịu nhiệt và hóa chất khác nhau

2.3. Khung ép (Frame)

Gồm khung cố định + khung di động

Siết bulong để ép chặt các tấm

2.4. Cửa vào/ra (Nozzle)

Dẫn môi chất nóng – lạnh vào hệ thống

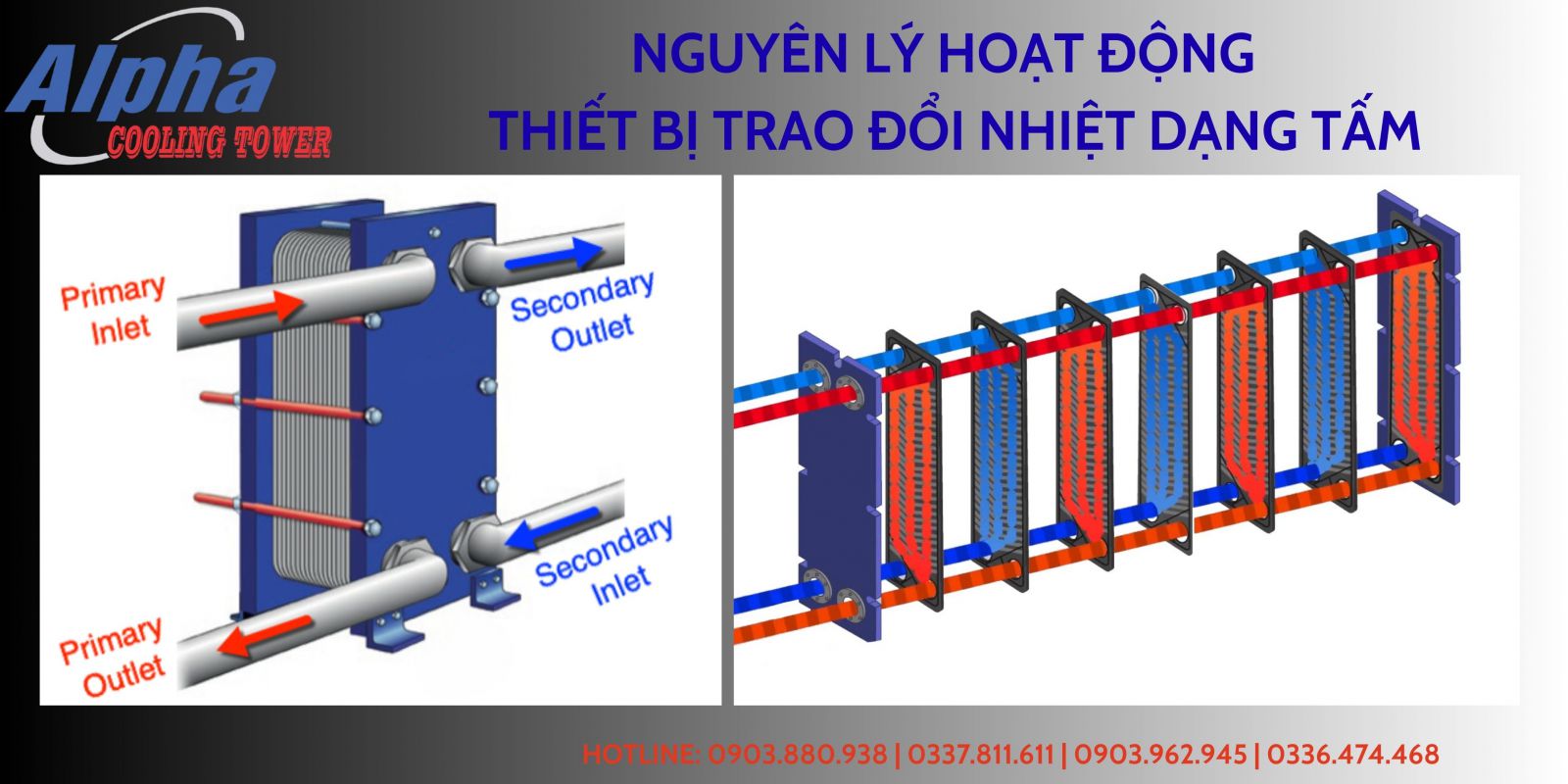

3. Nguyên lý hoạt động của PHE

PHE hoạt động theo nguyên lý:

- Hai dòng chất lỏng nóng và lạnh đi xen kẽ qua các tấm

- Nhiệt truyền qua bề mặt kim loại mỏng

- Không xảy ra trộn lẫn

👉 Ưu điểm kỹ thuật:

- Hệ số truyền nhiệt cao (U = 3000–6000 W/m².K)

- ΔT nhỏ vẫn trao đổi hiệu quả

4. Ưu điểm của thiết bị trao đổi nhiệt dạng tấm PHE

🔥 Hiệu suất cao → tiết kiệm năng lượng

📦 Kích thước nhỏ gọn → tiết kiệm diện tích

🔧 Dễ tháo lắp, vệ sinh

💰 Chi phí đầu tư hợp lý

♻️ Tối ưu thu hồi nhiệt

Nhược điểm cần lưu ý

- Không phù hợp áp suất quá cao

- Gioăng có thể lão hóa theo thời gian

- Yêu cầu chất lượng nước tốt (tránh cáu cặn)

5. Ứng dụng thực tế của PHE

Thiết bị trao đổi nhiệt dạng tấm PHE được sử dụng rộng rãi:

5.1 Hệ HVAC – Chiller

- Tách vòng nước

- Trao đổi nhiệt giữa hệ kín và hở

5.2 Ngành thực phẩm – đồ uống

- Thanh trùng sữa

- Làm lạnh bia, nước giải khát

5.3 Ngành hóa chất

- Làm mát dung dịch

- Thu hồi nhiệt

5.4 Ngành dệt nhuộm

- Ổn định nhiệt độ quy trình

- Tiết kiệm năng lượng

6. So sánh PHE và bình trao đổi nhiệt ống chùm

👉 Kết luận:

- Chọn PHE khi cần hiệu suất cao, tiết kiệm diện tích

- Chọn ống chùm khi áp suất và nhiệt độ quá lớn

7. Cách chọn thiết bị trao đổi nhiệt dạng tấm PHE chuẩn kỹ thuật

7.1 Xác định công suất

Dựa vào:

- Lưu lượng (m³/h)

- Nhiệt độ vào/ra

- Loại môi chất

7.2 Chọn vật liệu tấm

Nước sạch → inox 304

Hóa chất → inox 316 hoặc titanium

7.3 Chọn loại gioăng

- Nhiệt độ cao → Viton

- Nước thông thường → EPDM

7.4 Áp suất làm việc

Thông thường: 10–25 bar

👉 Sai lầm phổ biến:

- Chọn thiếu công suất → không đủ tải

- Không tính cáu cặn → giảm hiệu suất nhanh

8. Cách tính công suất trao đổi nhiệt PHE

Công thức cơ bản:

Q = m × Cp × ΔT

Trong đó:

- Q: công suất nhiệt (kW)

- m: lưu lượng (kg/s)

- Cp: nhiệt dung riêng

- ΔT: chênh lệch nhiệt độ

👉 Đây là cơ sở để chọn model phù hợp

9. Bảo trì và vệ sinh PHE đúng cách

- Vệ sinh định kỳ 3–6 tháng

- Dùng hóa chất CIP để tẩy cáu cặn

- Kiểm tra gioăng thường xuyên

- Siết lại bulong theo đúng lực

10. Báo giá thiết bị trao đổi nhiệt dạng tấm PHE 2026

Giá PHE phụ thuộc:

- Công suất

- Vật liệu

- Thương hiệu

👉 Tham khảo:

- Mini: 10 – 30 triệu

- Công nghiệp: 50 – 300 triệu

📞 Liên hệ để được:

- Tư vấn chọn model đúng tải

- Báo giá chính xác theo yêu cầu

- Hỗ trợ kỹ thuật tận nơi

11. Kết luận

Thiết bị trao đổi nhiệt dạng tấm PHE là giải pháp tối ưu cho các hệ thống cần:

- Hiệu suất cao

- Tiết kiệm năng lượng

- Thiết kế gọn nhẹ

👉 Việc chọn đúng công suất và vật liệu là yếu tố quyết định hiệu quả vận hành lâu dài.
