Cấu Tạo Thiết Bị Trao Đổi Nhiệt Dạng Ống Chùm Chi Tiết
Thiết bị trao đổi nhiệt dạng ống chùm (Shell and Tube Heat Exchanger) là một trong những thiết bị trao đổi nhiệt được sử dụng rộng rãi trong các hệ thống công nghiệp nhờ kết cấu chắc chắn, khả năng làm việc với nhiều loại môi chất và phạm vi ứng dụng rộng. Thiết bị gồm nhiều ống truyền nhiệt được lắp thành bó ống (tube bundle) bên trong một vỏ hình trụ (shell), cho phép hai môi chất trao đổi nhiệt gián tiếp qua thành ống mà không trộn lẫn trực tiếp.

Trong bài viết này, Công ty TNHH Tháp Giải Nhiệt Công Nghiệp Alpha Việt Nam sẽ phân tích chi tiết cấu tạo, chức năng từng bộ phận và những yếu tố cần quan tâm khi lựa chọn thiết bị trao đổi nhiệt dạng ống chùm cho hệ thống công nghiệp.

1. Thiết bị trao đổi nhiệt dạng ống chùm là gì?

Thiết bị trao đổi nhiệt dạng ống chùm là thiết bị sử dụng một tập hợp nhiều ống nhỏ đặt bên trong một vỏ hình trụ. Một môi chất chảy bên trong ống (tube side), trong khi môi chất còn lại chảy phía ngoài ống nhưng bên trong vỏ (shell side).

Nhiệt được truyền từ môi chất có nhiệt độ cao sang môi chất có nhiệt độ thấp thông qua thành ống. Hai dòng môi chất không tiếp xúc trực tiếp nên phù hợp với nhiều hệ thống cần kiểm soát nhiệt độ và hạn chế nhiễm chéo.

Về kết cấu tổng thể, thiết bị thường được chia thành ba khu vực chính:

- Đầu trước (Front Head/Stationary Head)

- Thân vỏ (Shell)

- Đầu sau (Rear Head)

Bên trong là bó ống cùng hệ thống tấm ống, tấm hướng dòng, thanh giằng và các chi tiết hỗ trợ. Cấu hình cụ thể thay đổi tùy kiểu thiết bị và yêu cầu vận hành.

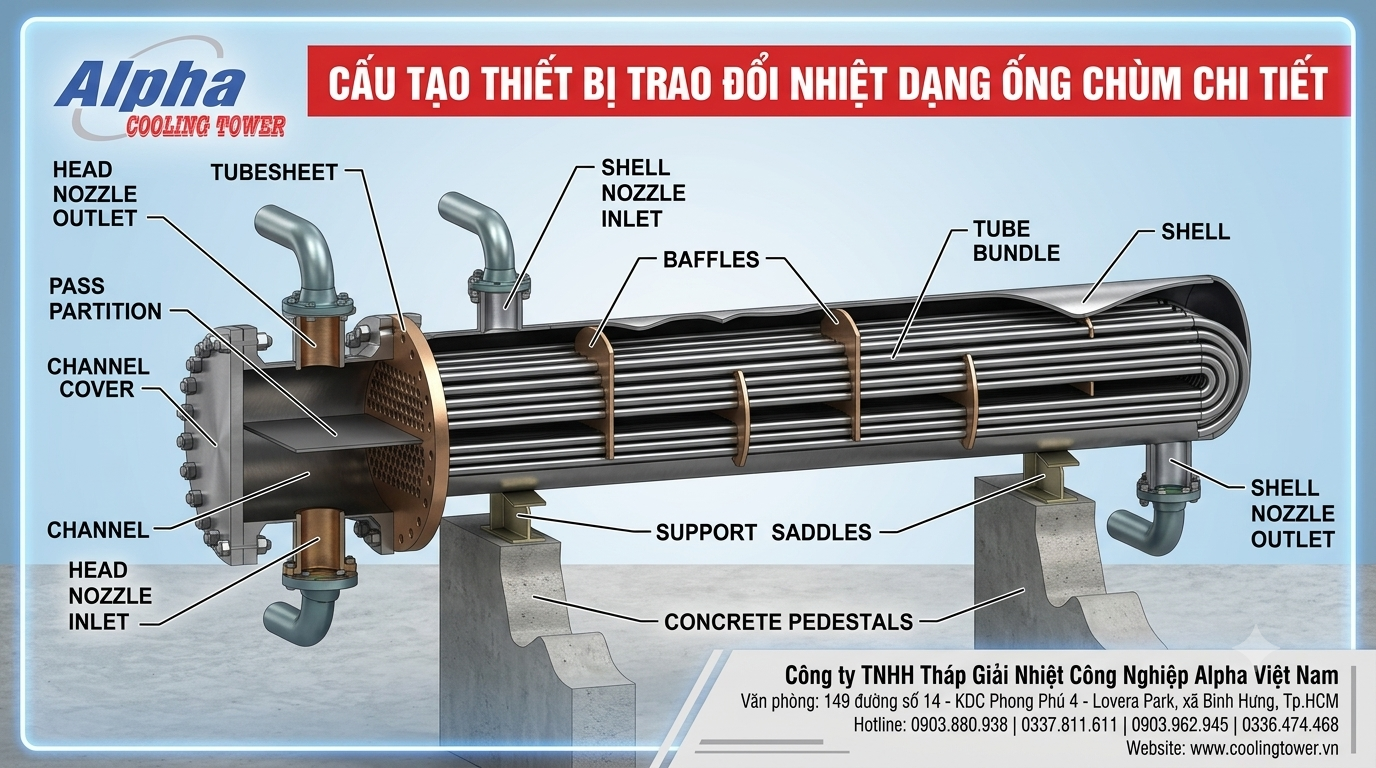

2. Cấu tạo thiết bị trao đổi nhiệt dạng ống chùm

Một thiết bị trao đổi nhiệt ống chùm công nghiệp thường bao gồm các bộ phận chính sau:

2.1. Vỏ thiết bị – Shell

Shell là phần thân hình trụ bao quanh bó ống và tạo không gian cho môi chất phía vỏ lưu thông.

Vỏ có các nhiệm vụ:

- Chứa bó ống trao đổi nhiệt.

- Tạo đường lưu thông cho môi chất phía shell.

- Chịu áp suất và nhiệt độ thiết kế của phía vỏ.

- Kết nối với các đầu vào, đầu ra của môi chất.

- Liên kết với hệ thống chân đỡ hoặc bệ thiết bị.

Vật liệu chế tạo shell có thể được lựa chọn tùy theo áp suất, nhiệt độ, tính ăn mòn và đặc tính môi chất, chẳng hạn thép carbon, inox hoặc các hợp kim phù hợp.

Đối với thiết bị công nghiệp, chiều dày và kết cấu vỏ không nên lựa chọn chỉ dựa trên kích thước hình học mà phải được xác định theo điều kiện thiết kế và tiêu chuẩn áp dụng.

2.2. Bó ống trao đổi nhiệt – Tube Bundle

Tube bundle là bộ phận trung tâm của thiết bị.

Bó ống gồm nhiều ống truyền nhiệt được bố trí song song theo một quy luật nhất định. Diện tích bề mặt của các ống chính là diện tích truyền nhiệt chủ yếu giữa hai môi chất.

Các thông số quan trọng gồm:

- Đường kính ngoài của ống.

- Chiều dài ống.

- Chiều dày thành ống.

- Số lượng ống.

- Bước ống (tube pitch).

- Kiểu bố trí ống.

- Vật liệu ống.

- Số pass phía ống.

Thiết kế bó ống ảnh hưởng trực tiếp đến diện tích truyền nhiệt, vận tốc dòng chảy, tổn thất áp suất, khả năng vệ sinh và hiệu suất tổng thể của thiết bị.

2.3. Ống trao đổi nhiệt – Heat Transfer Tubes

Các ống trao đổi nhiệt tạo ra bề mặt ngăn cách giữa hai môi chất.

Một môi chất đi bên trong ống, còn môi chất thứ hai chảy bên ngoài ống. Nhiệt truyền qua thành ống từ phía nóng sang phía lạnh.

Vật liệu ống có thể được lựa chọn dựa trên:

- Nhiệt độ vận hành.

- Áp suất làm việc.

- Thành phần hóa học của môi chất.

- Khả năng ăn mòn.

- Yêu cầu vệ sinh.

- Tuổi thọ thiết bị.

- Khả năng gia công và bảo trì.

Trong các ứng dụng công nghiệp, inox và các hợp kim chống ăn mòn có thể được sử dụng khi môi chất hoặc điều kiện vận hành yêu cầu.

2.4. Tấm ống – Tube Sheet

Tube sheet là các tấm kim loại dày có nhiều lỗ được gia công chính xác để lắp và cố định các ống trao đổi nhiệt.

Đây là một trong những bộ phận quan trọng nhất của thiết bị vì nó vừa có chức năng:

- Cố định các ống.

- Phân cách dòng tube side và shell side.

- Truyền tải lực giữa các bộ phận.

- Duy trì độ kín tại vị trí liên kết ống – tấm ống.

- Các ống có thể được liên kết với tube sheet bằng phương pháp giãn ống (expansion), hàn hoặc kết hợp tùy thiết kế.

- Độ chính xác của lỗ ống, vật liệu, chiều dày và phương pháp liên kết ảnh hưởng trực tiếp đến độ kín và độ tin cậy của thiết bị.

2.5. Tấm chắn dòng – Baffle

Baffle là các tấm được bố trí bên trong shell và có vai trò đặc biệt quan trọng đối với hiệu suất truyền nhiệt.

Baffle thực hiện đồng thời hai chức năng chính:

- Định hướng dòng môi chất phía shell đi qua bó ống thay vì chảy thẳng song song theo chiều dài thiết bị.

- Hỗ trợ và hạn chế rung động của các ống trong quá trình vận hành.

- Khi dòng môi chất đi ngang qua bó ống, vận tốc và mức độ xáo trộn dòng có thể tăng, từ đó hỗ trợ nâng cao hệ số truyền nhiệt. Tuy nhiên, việc tăng mức độ cản dòng cũng có thể làm tăng tổn thất áp suất, vì vậy khoảng cách và hình dạng baffle phải được tính toán phù hợp.

Các cấu hình baffle phổ biến gồm:

- Segmental baffle.

- Double segmental baffle.

- Triple segmental baffle.

- Một số dạng baffle đặc biệt khác tùy ứng dụng.

Không có một kiểu baffle duy nhất phù hợp cho mọi hệ thống. Việc lựa chọn phụ thuộc vào lưu lượng, tính chất môi chất, yêu cầu truyền nhiệt, tổn thất áp suất và vấn đề rung động.

2.6. Thanh giằng và ống đệm – Tie Rods & Spacers

Tie rods và spacers được sử dụng để cố định vị trí các baffle trong bó ống.

Chúng giúp:

- Duy trì khoảng cách giữa các baffle.

- Tạo độ ổn định cho bó ống.

- Hỗ trợ kết cấu trong quá trình lắp ráp.

Hạn chế chuyển động không mong muốn của các tấm chắn dòng.

Khoảng cách baffle cần được thiết kế phù hợp để vừa đảm bảo khả năng đỡ ống vừa tạo điều kiện cho dòng shell side truyền nhiệt hiệu quả.

2.7. Đầu thiết bị – Channel/Head

Đầu thiết bị nằm ở hai đầu của shell và đảm nhiệm chức năng phân phối môi chất phía ống.

Đầu trước thường có:

- Channel hoặc bonnet.

- Nozzle đầu vào.

- Nozzle đầu ra.

- Channel cover.

- Pass partition nếu thiết bị có nhiều pass.

Môi chất đi vào đầu thiết bị, được phân phối vào các ống tương ứng rồi quay trở lại hoặc đi ra tùy theo cấu hình số pass.

2.8. Vách chia pass – Pass Partition

- Trong thiết bị có nhiều đường đi phía ống, pass partition được bố trí trong channel để chia khoang thành các vùng dòng chảy.

- Ví dụ, với cấu hình 2-pass, môi chất có thể đi qua một nhóm ống theo một chiều, đổi hướng tại đầu còn lại và quay trở lại qua nhóm ống thứ hai.

- Việc tăng số pass có thể giúp thay đổi vận tốc dòng và hệ số truyền nhiệt phía ống, nhưng đồng thời cũng làm thay đổi tổn thất áp suất. Vì vậy số pass phải được xác định dựa trên bài toán nhiệt – thủy lực thực tế.

2.9. Đầu vào và đầu ra – Nozzle

Nozzle là các cửa kết nối thiết bị với đường ống công nghệ.

Có thể bao gồm:

- Shell inlet.

- Shell outlet.

- Tube-side inlet.

- Tube-side outlet.

- Vent.

- Drain.

- Các connection phục vụ đo lường hoặc bảo trì.

Kích thước và vị trí nozzle cần được thiết kế phù hợp với lưu lượng, vận tốc dòng, tổn thất áp suất và tải trọng từ hệ thống đường ống.

Đặc biệt, tại cửa vào shell, thiết kế có thể cần tấm chắn va đập (impingement plate/baffle) để hạn chế tác động trực tiếp của dòng tốc độ cao lên bó ống trong những trường hợp phù hợp.

2.10. Mặt bích và gioăng

Mặt bích được sử dụng để kết nối các bộ phận có thể tháo rời như channel cover, đầu thiết bị hoặc các đường ống.

Gioăng có nhiệm vụ tạo độ kín tại các mối ghép mặt bích.

Việc lựa chọn gioăng phải xét đến:

- Nhiệt độ.

- Áp suất.

- Thành phần hóa học.

- Vật liệu mặt bích.

- Điều kiện vận hành.

- Yêu cầu chống rò rỉ.

2.11. Khớp giãn nở – Expansion Joint

- Đối với một số thiết kế, đặc biệt khi có sự chênh lệch đáng kể về nhiệt độ giữa shell side và tube side, thermal expansion cần được xem xét.

- Nếu các ống và shell giãn nở khác nhau mà không có cơ chế bù phù hợp, ứng suất nhiệt có thể ảnh hưởng đến thiết bị.

- Một số thiết kế fixed-tubesheet có thể sử dụng expansion joint trên shell để hấp thụ một phần chuyển vị do giãn nở nhiệt. Trong khi đó, các cấu hình U-tube hoặc floating-head có khả năng xử lý giãn nở nhiệt theo nguyên lý kết cấu khác.

3. Sơ đồ dòng chảy trong thiết bị ống chùm

Về nguyên lý, thiết bị có hai phía dòng chảy:

- Tube Side:
Môi chất → đầu vào → các ống trao đổi nhiệt → đầu ra.

- Shell Side:
Môi chất → nozzle vào shell → đi qua bó ống theo hướng được baffle định hướng → nozzle ra shell.

Hai môi chất không tiếp xúc trực tiếp với nhau. Nhiệt được truyền qua thành ống.

Chính cấu trúc này cho phép thiết bị được sử dụng cho nhiều bài toán như:

- Gia nhiệt chất lỏng.

- Làm mát chất lỏng.

- Làm mát dầu.

- Gia nhiệt bằng hơi.

- Ngưng tụ.

- Làm mát nước.

- Thu hồi nhiệt.

- Các quy trình công nghệ cần trao đổi nhiệt gián tiếp.

4. Các kiểu cấu tạo thiết bị trao đổi nhiệt ống chùm phổ biến

Tùy yêu cầu vận hành, thiết bị có thể được thiết kế theo nhiều cấu hình.

4.1. Kiểu tấm ống cố định – Fixed Tube Sheet

Hai đầu ống được cố định vào tube sheet và tube sheet liên kết với shell.

Ưu điểm:

- Kết cấu tương đối đơn giản.

- Chi phí chế tạo thường thấp hơn các cấu hình phức tạp.

- Ít bộ phận chuyển động.

Hạn chế:

- Khó xử lý chênh lệch giãn nở nhiệt lớn nếu không có giải pháp phù hợp.

- Việc vệ sinh phía shell có thể khó hơn so với thiết kế có bó ống tháo rời.

4.2. Kiểu ống chữ U – U-Tube

- Các ống được uốn thành hình chữ U và quay đầu tại phía cuối bó ống.

- Ưu điểm nổi bật của cấu hình này là cho phép ống tự do giãn nở tương đối, phù hợp với những ứng dụng có chênh lệch nhiệt độ đáng kể.

- Tuy nhiên, việc vệ sinh cơ học phần uốn chữ U có thể hạn chế hơn so với ống thẳng.

4.3. Kiểu đầu nổi – Floating Head

- Một đầu bó ống được thiết kế có khả năng dịch chuyển tương đối so với shell để hấp thụ chênh lệch giãn nở nhiệt.

- Cấu hình floating head có thể thuận lợi cho bảo trì và vệ sinh bó ống nhưng kết cấu phức tạp hơn, yêu cầu chế tạo và kiểm tra nghiêm ngặt hơn.

- Các kiểu fixed tube sheet, U-tube và floating head là những cấu hình kết cấu phổ biến trong thiết bị trao đổi nhiệt dạng ống chùm.

5. Những thông số quan trọng khi thiết kế thiết bị ống chùm

Không nên lựa chọn thiết bị trao đổi nhiệt ống chùm chỉ dựa vào công suất hoặc kích thước tổng thể.

Một thiết kế phù hợp cần xem xét đồng thời:

- Công suất trao đổi nhiệt.

- Lưu lượng hai phía.

- Nhiệt độ vào và nhiệt độ ra.

- Áp suất thiết kế.

- Nhiệt độ thiết kế.

- Loại môi chất.

- Tính chất vật lý của môi chất.

- Độ nhớt.

- Khả năng ăn mòn.

- Xu hướng tạo cáu cặn.

- Diện tích truyền nhiệt.

- Đường kính và chiều dài ống.

- Số lượng ống.

- Tube pitch.

- Số pass.

- Kiểu baffle.

- Khoảng cách baffle.

- Tổn thất áp suất cho phép.

- Yêu cầu vệ sinh và bảo trì.

Đặc biệt, thiết kế nhiệt và thiết kế cơ khí phải được xem xét đồng thời. Tăng vận tốc dòng có thể cải thiện truyền nhiệt nhưng cũng có thể làm tăng pressure drop, xói mòn hoặc rung động nếu vượt giới hạn phù hợp.

6. Vật liệu chế tạo thiết bị trao đổi nhiệt ống chùm

Vật liệu được lựa chọn dựa trên môi chất và điều kiện vận hành thực tế.

Một số vật liệu thường gặp:

Thép carbon: Phù hợp với nhiều ứng dụng công nghiệp thông thường khi môi chất không gây ăn mòn nghiêm trọng.

Inox 304/304L: Có khả năng chống ăn mòn tốt hơn thép carbon và được sử dụng trong nhiều ứng dụng công nghiệp.

Inox 316/316L: Có khả năng chống ăn mòn tốt hơn trong một số môi trường có chloride và môi chất hóa chất, nhưng vẫn phải đánh giá cụ thể theo nồng độ, nhiệt độ và điều kiện vận hành.

Hợp kim đặc biệt: Có thể được sử dụng cho các môi trường có yêu cầu chống ăn mòn hoặc nhiệt độ cao đặc biệt.

Không nên mặc định rằng inox luôn phù hợp với mọi môi chất. Việc lựa chọn vật liệu phải dựa trên corrosion compatibility và điều kiện thiết kế thực tế.

7. Vì sao baffle quan trọng trong thiết bị ống chùm?

Baffle không đơn thuần là bộ phận giữ ống.

Trong quá trình vận hành, baffle giúp dòng phía shell thay đổi hướng và đi qua bó ống. Điều này làm tăng mức độ xáo trộn dòng và hỗ trợ truyền nhiệt.

Đồng thời, baffle giúp:

- Đỡ bó ống.

- Hạn chế võng ống.

- Giảm nguy cơ rung động.

- Kiểm soát đường đi của dòng shell side.

- Hỗ trợ tăng hiệu quả truyền nhiệt.

Tuy nhiên, bố trí baffle không phù hợp có thể gây tổn thất áp suất cao, rung động hoặc phân bố dòng không tối ưu. Vì vậy, baffle phải được thiết kế dựa trên bài toán nhiệt – thủy lực và cơ khí cụ thể.

8. Ưu điểm của thiết bị trao đổi nhiệt dạng ống chùm

Thiết bị ống chùm được sử dụng phổ biến trong công nghiệp nhờ:

- Kết cấu chắc chắn.

- Có thể thiết kế cho nhiều điều kiện áp suất và nhiệt độ.

- Phù hợp với nhiều loại môi chất.

- Có thể thiết kế nhiều pass.

- Có nhiều lựa chọn vật liệu.

- Có thể thiết kế theo yêu cầu riêng.

- Có khả năng bảo trì, kiểm tra và thay thế ống tùy cấu hình.

- Phù hợp với nhiều hệ thống công nghệ công nghiệp.

Đây là một trong những lý do shell-and-tube heat exchanger được xem là cấu hình có tính linh hoạt cao trong các ngành công nghiệp quá trình.

9. Kết luận

- Cấu tạo thiết bị trao đổi nhiệt dạng ống chùm gồm nhiều bộ phận phối hợp với nhau như shell, tube bundle, tubes, tube sheet, baffle, tie rods, channel, channel cover, nozzle, pass partition và hệ thống đầu đỡ.

- Mỗi bộ phận đều ảnh hưởng đến khả năng truyền nhiệt, độ kín, tổn thất áp suất, độ ổn định cơ học và khả năng bảo trì của thiết bị. Đặc biệt, bó ống, tube sheet và baffle là những thành phần có vai trò quan trọng đối với hiệu suất và độ tin cậy của thiết bị.

- Để lựa chọn chính xác thiết bị trao đổi nhiệt dạng ống chùm, cần đánh giá đồng thời bài toán nhiệt, thủy lực, vật liệu, áp suất, nhiệt độ, ăn mòn, fouling và yêu cầu bảo trì.
