Thiết bị trao đổi nhiệt dạng tấm

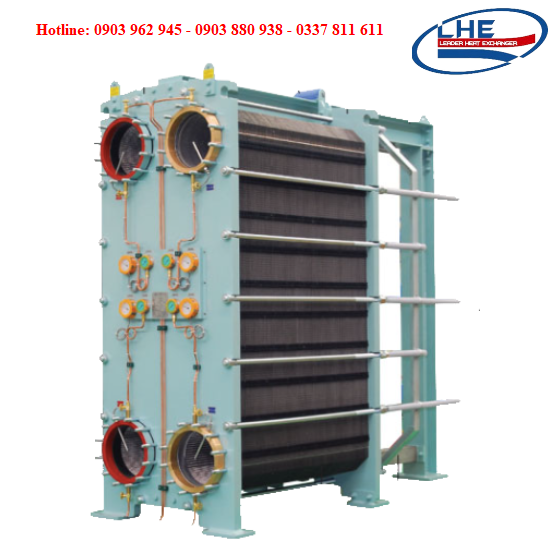

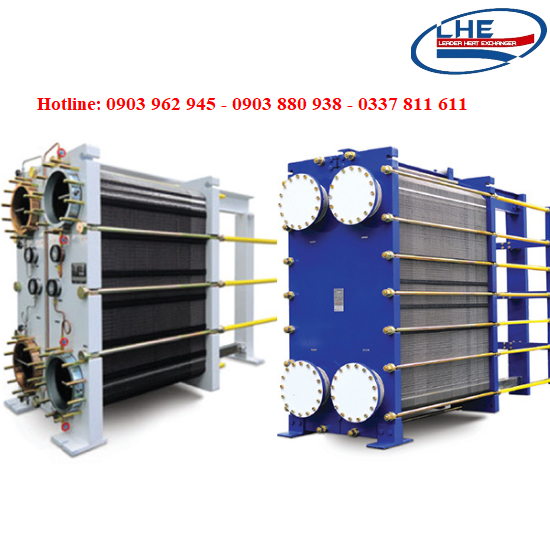

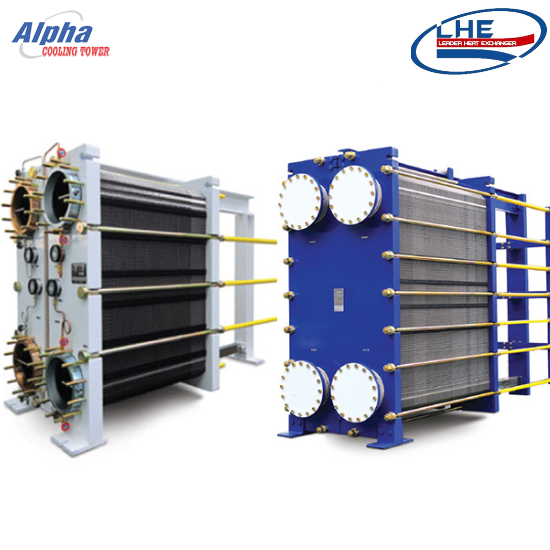

BỘ TRAO ĐỔI NHIỆT DẠNG TẤM LHE
Mã sản phẩm : ALPHA-GPHE12
LHE nổi tiếng với các bộ trao đổi nhiệt dạng tấm có gioăng và dạng hàn kín. Các tấm trao đổi nhiệt LHE được làm từ vật liệu AISI304, AISI316L, Titanium, Titanium-Pd, SMO254, Hastelloy có khả năng chống ăn mòn và dễ dàng làm sạch. Bên cạnh đó, tấm trao đổi nhiệt của bộ trao đổi nhiệt dạng tấm LHE đặc trưng bởi sự dập nổi giúp tăng hệ số truyền nhiệt.
Hotline: 0903 962 945 - 0903 880 938 - 0337 811 611
Nguyên lý hoạt động Thông số kỹ thuật Catalogue Bản vẽ
Bộ trao đổi nhiệt dạng tấm (Plate Heat Exchanger - PHE) là một thiết bị trao đổi nhiệt được thiết kế để truyền nhiệt hiệu quả giữa hai hoặc nhiều chất lỏng mà không để chúng tiếp xúc trực tiếp với nhau. Loại thiết bị này được sử dụng rộng rãi trong các ngành công nghiệp như chế biến thực phẩm, HVAC, năng lượng, hóa chất và các ứng dụng công nghiệp khác.
1. Cấu tạo cơ bản của bộ trao đổi nhiệt dạng tấm:
  • Các tấm trao đổi nhiệt (plates): Các tấm kim loại mỏng (thường là thép không gỉ, nhôm hoặc hợp kim đặc biệt như titan) được tạo hình với các hoa văn hoặc rãnh giúp tăng cường bề mặt tiếp xúc và tạo dòng chảy hỗn loạn, giúp tối ưu hóa quá trình trao đổi nhiệt.
  • Khung (frame): Các tấm trao đổi nhiệt được giữ cố định bởi một khung chắc chắn. Khung này có thể tháo rời để dễ dàng vệ sinh, bảo trì và thay đổi số lượng tấm khi cần thiết.
  • Gioăng (gasket): Gioăng được gắn xung quanh các tấm để ngăn cản sự rò rỉ của chất lỏng và phân chia các dòng chảy, đảm bảo rằng hai chất lỏng không trộn lẫn.
  • Cổng vào và ra: Các lỗ cổng được bố trí tại đầu vào và đầu ra của bộ trao đổi nhiệt, cho phép chất lỏng nóng và lạnh lưu thông qua các kênh giữa các tấm.
2. Nguyên lý hoạt động:
  • Dòng chảy ngược chiều: Trong bộ trao đổi nhiệt dạng tấm, dòng chảy của chất lỏng nóng và lạnh thường đi ngược chiều nhau để tối ưu hóa sự truyền nhiệt. Điều này có nghĩa là dòng chất lỏng nóng đi từ đầu này sang đầu kia, còn dòng chất lỏng lạnh đi theo hướng ngược lại.
  • Trao đổi nhiệt: Nhiệt lượng được truyền qua các tấm kim loại từ chất lỏng nóng sang chất lỏng lạnh. Sự tiếp xúc lớn giữa hai dòng chất lỏng và bề mặt tấm giúp quá trình trao đổi nhiệt diễn ra nhanh chóng và hiệu quả.
  • Phân cách chất lỏng: Các chất lỏng luôn bị phân cách bởi tấm kim loại và gioăng, do đó không có sự pha trộn giữa chúng.
3. Ưu điểm của bộ trao đổi nhiệt dạng tấm:
  • Hiệu suất trao đổi nhiệt cao: Do có diện tích bề mặt tiếp xúc lớn và sự xáo trộn của dòng chất lỏng, thiết bị này cho phép quá trình trao đổi nhiệt diễn ra rất hiệu quả.
  • Thiết kế nhỏ gọn: Bộ trao đổi nhiệt dạng tấm có thiết kế gọn nhẹ và tiết kiệm không gian so với các loại trao đổi nhiệt truyền thống như dạng ống.
  • Linh hoạt: Dễ dàng điều chỉnh bằng cách thêm hoặc bớt các tấm kim loại để thay đổi hiệu suất hoạt động của thiết bị.
  • Dễ dàng bảo dưỡng và vệ sinh: Các tấm có thể tháo rời dễ dàng để làm sạch hoặc thay thế khi cần.
  • Tiết kiệm năng lượng: Bộ trao đổi nhiệt dạng tấm giúp giảm thiểu sự tiêu tốn năng lượng nhờ vào hiệu suất cao trong quá trình truyền nhiệt.
4. Ứng dụng của bộ trao đổi nhiệt dạng tấm:
  • Công nghiệp chế biến thực phẩm: Dùng để làm nóng hoặc làm lạnh các sản phẩm lỏng như sữa, nước giải khát, bia và nước sốt.
  • Hệ thống HVAC: Sử dụng để trao đổi nhiệt giữa nước nóng và nước lạnh trong các hệ thống sưởi và làm mát.
  • Ngành hóa chất: Dùng trong quá trình làm mát các chất hóa học hoặc làm nóng trong quá trình phản ứng.
  • Ngành năng lượng: Sử dụng trong các nhà máy điện, nhà máy lọc dầu và các hệ thống năng lượng tái tạo.
5. Các loại bộ trao đổi nhiệt dạng tấm:
  • Bộ trao đổi nhiệt tấm ghép: Dễ dàng tháo rời, thường dùng trong các ứng dụng đòi hỏi sự linh hoạt và dễ bảo trì.
  • Bộ trao đổi nhiệt tấm hàn: Các tấm được hàn kín với nhau, thích hợp cho các ứng dụng có áp suất và nhiệt độ cao hơn.
Bộ trao đổi nhiệt dạng tấm là một lựa chọn lý tưởng cho nhiều ngành công nghiệp yêu cầu quá trình trao đổi nhiệt hiệu quả và tiết kiệm không gian, đồng thời dễ bảo dưỡng và linh hoạt trong quá trình vận hành.

THÔNG TIN LIÊN HỆ:
CÔNG TY TNHH THÁP GIẢI NHIỆT CÔNG NGHIỆP ALPHA VIỆT NAM
Hotline: 0903 962 945 - 0903 880 938 - 0337 811 611
Email: alphavina@coolingtower.vn; thucquyen@coolingtower.vn
Website: https://coolingtower.vn/
Địa chỉ:
- Phía Nam: 149 đường số 14, KDC Phong Phú 4, Bình Chánh, Tp.HCM
- Phía Bắc: Sao Biển 23-117, Vinhomes Ocean Park, Gia Lâm, Hà Nội
Nhà máy Sản Xuất:
- Phía Nam: Cụm CN Lộc Tiền, Xã Mỹ Lộc, Huyện Cần Giuộc, Tỉnh Long An.
- Phía Bắc: Cụm CN Vân An, Lương Phong, Hiệp Hoà, Bắc Giang

Bảng model các thiết bị trao đổi nhiệt dạng tấm LHE

HT-02 HT-03 HT-061 HT-062 HT-063 HT-064 HT-081 HT-082
DX1 DX2 DX3 DX4 DX5 DX17 DX6 DX7
HT-083 HT-101 HT-102 HT-103 HT-104 HT-121 HT-122 HT-123
HT083 HT101 HT102 HT103 HT104 HT121 HT122 HT123
HT-151 HT-152 HT-153 HT-154 HT-156 HT-201 HT-202 HT-203
HT151 HT152 HT153 HT154 HT156 HT201 HT202 HT203
HT-204 HT-206 HT-231 HT-232 HT-233 HT-234 HT-235 HT-301
HT204 HT206 HT231 HT232 HT233 HT234 HT235 HT-301
HT-302 HT-303 HT-304 HT-305 HT-311 HT-312 HT-313 HT-314
HT302 HT303 HT304 HT305 HT311 HT312 HT313 HT314
HT-316 HT-351 HT352 HT-353 HT-354 HT-356 HT-451 HT-452
HT316 HT351 HT352 HT353 HT354 HT356 HT451 HT452
HT-453 HT-454 HT-501 HT-502 HT-503
HT453 HT454 HT501 HT502 HT503
