Bài viết dưới đây sẽ giúp bạn hiểu rõ và lựa chọn đúng loại thiết bị trao đổi nhiệt phù hợp với nhu cầu thực tế.
1. Tổng Quan Về Thiết Bị Trao Đổi Nhiệt
1.1. Thiết bị trao đổi nhiệt là gì?Thiết bị trao đổi nhiệt (Heat Exchanger) là thiết bị cho phép truyền nhiệt giữa hai dòng chất lỏng hoặc khí có nhiệt độ khác nhau mà không làm chúng tiếp xúc trực tiếp. Thiết bị này thường được sử dụng để làm nóng hoặc làm lạnh môi chất, giúp tăng hiệu quả vận hành và tiết kiệm năng lượng trong các hệ thống công nghiệp và dân dụng.
Tăng hiệu suất năng lượng.
Tiết kiệm chi phí vận hành.
Ứng dụng linh hoạt trong nhiều lĩnh vực: HVAC, thực phẩm, điện lạnh, hóa chất, y tế, công nghiệp nặng.

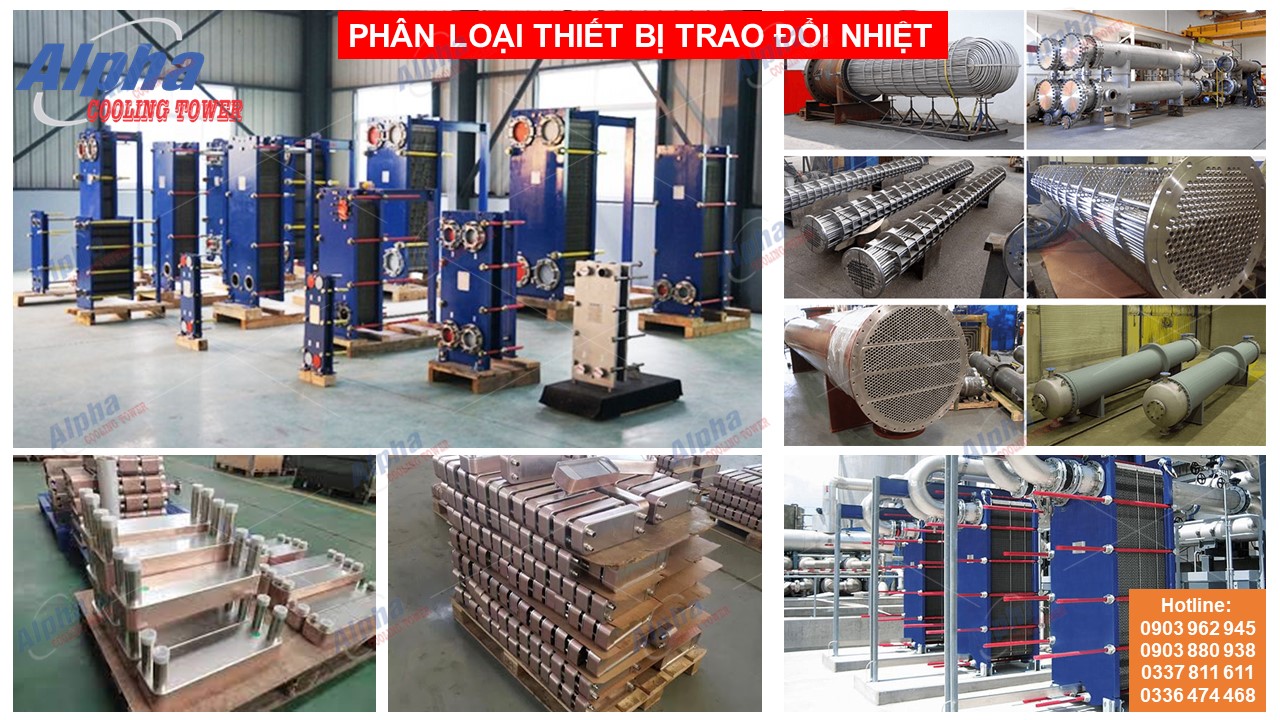

2. Có Mấy Loại Thiết Bị Trao Đổi Nhiệt?
Hiện nay, thị trường chủ yếu sử dụng 3 loại thiết bị trao đổi nhiệt chính, gồm:✅ Thiết bị trao đổi nhiệt dạng tấm
✅ Thiết bị trao đổi nhiệt dạng hàn kín
✅ Thiết bị trao đổi nhiệt dạng ống chùm
Dưới đây là phân tích chi tiết từng loại:

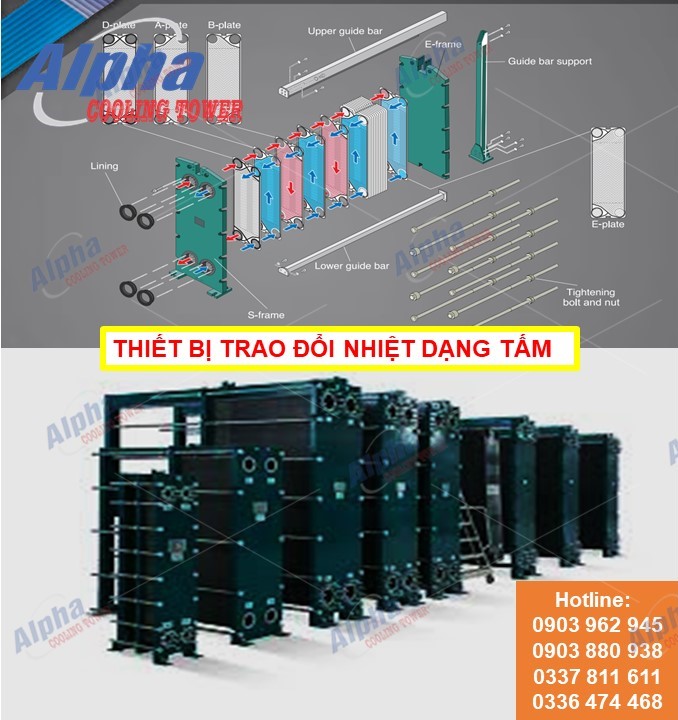

3. Thiết Bị Trao Đổi Nhiệt Dạng Tấm (Plate Heat Exchanger)
3.1. Cấu tạoGồm nhiều tấm kim loại mỏng (thường là inox, titan, hoặc thép không gỉ) được ép chặt bằng khung hoặc bulong. Các tấm được thiết kế có rãnh tạo dòng chảy xoáy, giúp tăng diện tích tiếp xúc và khả năng truyền nhiệt.
3.2. Nguyên lý hoạt động
Hai dòng môi chất nóng – lạnh đi xen kẽ qua các tấm kim loại, truyền nhiệt qua bề mặt tấm mà không tiếp xúc trực tiếp với nhau.
3.3. Ưu điểm
Hiệu suất trao đổi nhiệt cực cao.
Thiết kế gọn nhẹ, tiết kiệm không gian.
Dễ tháo lắp để vệ sinh hoặc thay thế tấm.
Có thể mở rộng công suất bằng cách thêm tấm.
3.4. Nhược điểm
Không phù hợp với môi chất có cặn hoặc áp suất cao.
Gioăng dễ bị hỏng nếu nhiệt độ quá cao.
3.5. Ứng dụng
Hệ thống điều hòa trung tâm (HVAC).
Ngành thực phẩm và đồ uống.
Làm lạnh nước công nghiệp.
Ngành dược phẩm, sữa, nước ép.
.jpg)

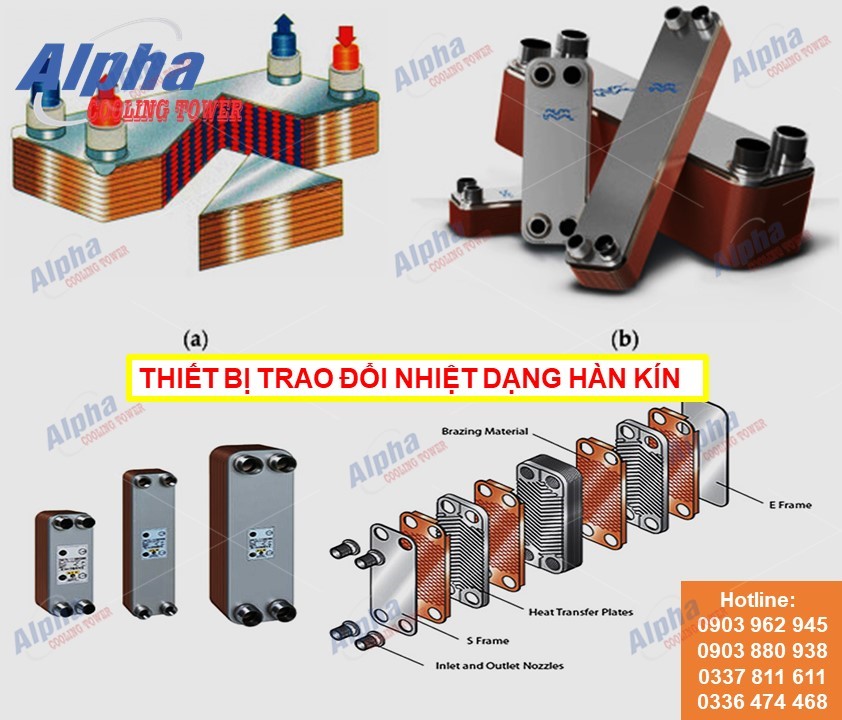

4. Thiết Bị Trao Đổi Nhiệt Dạng Hàn Kín (Brazed Plate Heat Exchanger)
4.1. Cấu tạoTương tự dạng tấm, nhưng các tấm được hàn kín bằng kim loại (thường là đồng hoặc thép không gỉ), không dùng gioăng. Tạo thành khối kín tuyệt đối.
4.2. Nguyên lý hoạt động
Môi chất đi qua các kênh được tạo bởi các tấm hàn, truyền nhiệt qua bề mặt kim loại giữa các lớp.
4.3. Ưu điểm
Kín hoàn toàn, không rò rỉ.
Chịu được áp suất và nhiệt độ cao hơn so với dạng tấm.
Kích thước rất nhỏ gọn, phù hợp không gian hạn chế.
Ít phải bảo trì, tuổi thọ cao.
4.4. Nhược điểm
Không thể tháo rời vệ sinh.
Không thích hợp với chất lỏng có cặn, bẩn, hay ăn mòn mạnh.
4.5. Ứng dụng
Máy làm lạnh (Chiller).
Nước nóng năng lượng mặt trời.
Hệ thống bơm nhiệt.
Công nghiệp hóa chất nhẹ, thiết bị gia nhiệt dân dụng.
.jpg)

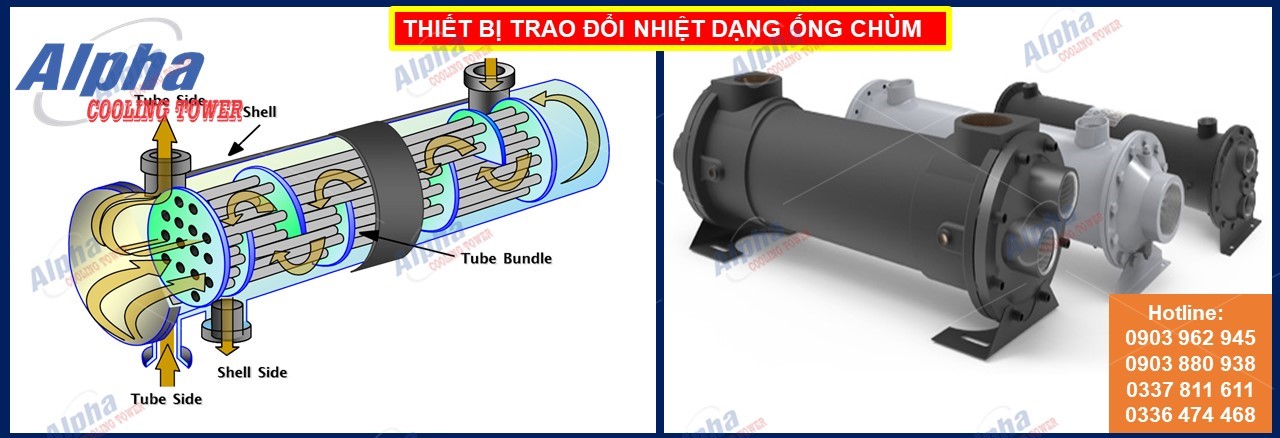

5. Thiết Bị Trao Đổi Nhiệt Dạng Ống Chùm (Shell and Tube Heat Exchanger)
5.1. Cấu tạoGồm một vỏ hình trụ (shell) bao bọc bên ngoài và một bó ống (tube bundle) bên trong. Một dòng môi chất đi qua bên trong các ống, dòng còn lại đi qua không gian giữa các ống và vỏ.
5.2. Nguyên lý hoạt động
Trao đổi nhiệt xảy ra khi dòng nóng và dòng lạnh đi qua hai khu vực khác nhau nhưng truyền nhiệt qua thành ống.
5.3. Ưu điểm
Độ bền cao, chịu được áp lực và nhiệt độ lớn.
Dễ tháo lắp, vệ sinh hoặc thay thế ống.
Phù hợp với môi chất ăn mòn hoặc có tạp chất.
5.4. Nhược điểm
Kích thước lớn, chiếm diện tích.
Chi phí đầu tư và lắp đặt cao hơn.
Hiệu suất thấp hơn dạng tấm trong điều kiện thông thường.
5.5. Ứng dụng
Nhà máy điện, lọc dầu, hóa chất.
Ngành luyện kim, công nghiệp nặng.
Bộ làm mát dầu, nước trong hệ thống thủy lực.
6. So Sánh 3 Loại Thiết Bị Trao Đổi Nhiệt
| Đặc điểm | Dạng tấm | Dạng hàn kín | Dạng ống chùm |
| Hiệu suất trao đổi | Rất cao | Cao | Trung bình |
| Kích thước | Gọn nhẹ | Cực kỳ nhỏ gọn | Lớn, cồng kềnh |
| Bảo trì | Dễ tháo lắp | Không tháo được | Dễ vệ sinh ống |
| Chi phí đầu tư | Trung bình | Thấp | Cao |
| Môi chất phù hợp | Lỏng sạch | Lỏng sạch | Lỏng bẩn, ăn mòn |
| Ứng dụng phổ biến | HVAC, thực phẩm | Chiller, năng lượng | Dầu khí, luyện kim |
7. Kết Luận: Nên Chọn Thiết Bị Trao Đổi Nhiệt Nào?
Việc lựa chọn loại thiết bị trao đổi nhiệt phù hợp phụ thuộc vào:Loại môi chất sử dụng.
Nhiệt độ và áp suất làm việc.
Không gian lắp đặt.
Hiệu suất yêu cầu.
Khả năng đầu tư ban đầu và bảo trì lâu dài.
Nếu bạn cần hiệu suất cao, dễ bảo trì, hãy chọn thiết bị dạng tấm. Nếu cần kín tuyệt đối, nhỏ gọn, hãy chọn dạng hàn kín. Nếu làm việc với môi trường khắc nghiệt, áp suất cao, thì ống chùm là lựa chọn tối ưu.
